■製品名：50GHz 光トランスミッタモジュール (LTA-50)

■製品名：50GHz 光トランスミッタモジュール (LTA-50)光トランスミッタ：LTA-50は、DC – 50 GHzのアナログフォトニクス用に設計された高性能光トランスミッタモジュールです。モジュールには高性能光強度変調器と４つの異なるモードで動作する自動バイアス制御(ABC)ボードが内蔵されています。内蔵DFBレーザ以外にも、チューナブルレーザ、狭線幅レーザなど直線偏光であればどのようなレーザでも使用できますのでRoFシステムを構築する上で幅広いソリューションが可能です。

■ 特徴 ・>50 GHz S21帯域幅変調器 ・1520 nm – 1610 nmの波長範囲 ・4 モードで動作する自動バイアスコントロール ・最大50mW出力の内蔵DFBレーザ ・オプションによりカスタマイズ可 – 低電圧駆動 – PM出力 – 高消光比 – 温度拡張 ■ 用途 ・アナログフォトニクス ・50 GHz RoF伝送 ・RF/IF信号分配 ・衛星通信 ・60 Gb/sまでの光通信 ・ピコ秒パルス発生
	LTA-50

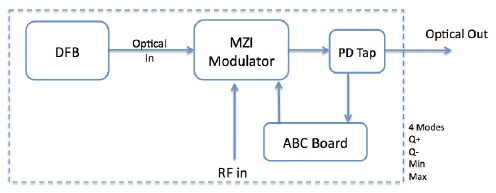

■ 機能ブロック図

■ 仕様（データシートPDF)

型番	LTA-50
一般仕様
動作波長	1520 nm – 1610 nm
レーザ光源	内蔵DFBレーザ, 1550 nm ±10 nm 狭線幅<1 MHzも利用可
レーザパワーレベル	20 mW, 30 mW, 40 mW, 50 mW
RFリターンロス	>15 dB @ 10 GHz >10 dB @ 30 GHz
動作周波数範囲	DC ~ 50 GHz
入力RF電圧	27 dBm max.
光出力レベル	6.5 dBm　typ. with 20 mW DFB
S21帯域幅	32 GHz typ. @ -3 dB, 55 GHz typ. @ -6 dB
変調バイアスモード	4 自動バイアスコントロールモード　（ソフトウエアで選択）
消光比	25 dB typ. >30 dB（HEバージョン）
変調電圧 Vπ	6.4V typ.@10 GHz 8.3V typ.@30GHz 2.5 V typ. @ 10 GHz（LDバージョン） 4.3 V typ. @ 30 GHz（LDバージョン）
アナログリンク特性
IIP3 @ 7 GHz	29 dBm typ.; 25 dBm typ. (LDバージョン)
1 dB ｺﾝﾌﾟﾚｯｼｮﾝ @ 10 GHz	16 dBm typ.; 8 dBm typ. (LDバージョン)
機械的仕様
動作温度	-30 ~ +60 ℃（標準） -55 ~ +75 ℃（TQバージョン）
保管温度	-60 ~ +90 ℃
電源	±5 V, 1 A typ.
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	PANDA入力, SMF-28出力 PANDA入出力（PMバージョン）
RF入力コネクタ	K コネクタ
電源コネクタ	4 pin Molex
リモート制御	USB 2.0
アラーム	LED: バイアスモード状態
サイズ	206mm x 102.4 mm x 31.5 mm
メーカ	Optilab

バイアス制御モード

モード	動作条件
Q+	リニアアナログ変調の場合のセットポイント
Q-	リニアアナログ変調の場合のセットポイント
Min	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
