■製品名：40GHz 光トランスミッタボード (LTB-40)

■製品名：40GHz 光トランスミッタボード (LTB-40)LTB-４0は、DCから40GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、32GHz光強度変調器と４つの異なる動作モードをもつ自動バイアス制御ボードで構成されています。40GHz RoF伝送、RF/IF信号分配や43 Gb/sまでの光通信システム用などにご利用いただけるＯＥＭバージョンです。

■ 特徴

・32GHz S21帯域幅変調器・1520 nm – 1610 nmの波長範囲・4 モードで動作する自動バイアスコントロール・最大50mW出力の内蔵DFBレーザ・オプションによりカスタマイズ可 – 低電圧駆動 – PM出力 – 高消光比（>30 dB） – 使用温度 -55℃ ~ +75℃(最大、TQモード)

■ 用途

・アナログフォトニクス・40GHz RoF伝送・RF/IF信号分配・衛星通信・43Gb/sまでの光通信・ピコ秒パルス生成

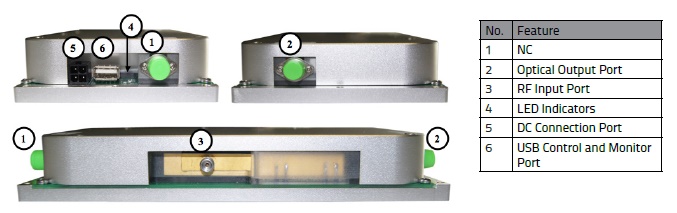

LTB-40

■機能ブロック図

■ 仕様（データシートPDF)

型番	LTB-40
一般仕様
動作波長	1520 nm – 1610 nm
レーザ光源	内蔵DFBレーザ, 1550 nm±10 nm : 他の波長及び1MHz以下の狭線幅レーザもご利用いただけます
レーザ出力レベル	20 mW, 30 mW, 40 mW, 50 mW
RFリターンロス	>15 dB @ 10 GHz,　　>10 dB @ 30 GHz
インピーダンス	50Ω
動作周波数範囲	DC – 40 GHz
入力RF電圧	27 dBm max.
光出力レベル	6.5 dBm typ. (20 mW DFB使用）
S21帯域幅	3 dB, 2 GHz – 32 GHz typ.
変調バイアスモード	4 自動バイアス制御モード（ソフトウエアで選択）
消光比	25 dB typ.; >30 dB (HEバージョン）
変調電圧 V_PI	6.4 V typ. @ 10 GHz; 8.3 V typ. @ 30 GHz
変調電圧 V_PI	2.5 V typ. @ 10 GHz; 4.3 V typ. @ 30 GHz (LDバージョン）
アナログリンク特性
IIP3 @ 7GHz	29 dBm typ.; 25 dBm typ. (LDバージョン）
1 dBコンプレッションポイント@ 10 GHz	16 dBm typ.; 8 dBm typ. (LDバージョン）

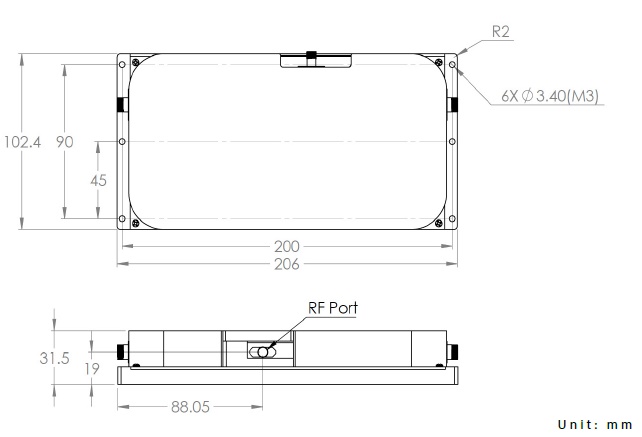

機械的仕様
動作温度(標準）	-30 ~ +60 ℃
動作温度（ＴＱバージョン）	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃

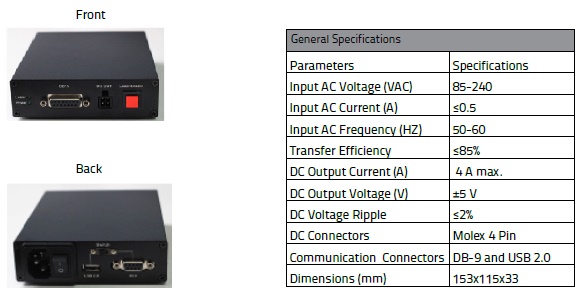

電源	±5 V, 1 A typ.
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	SMF-28出力; PANDA出力（PMバージョン）
RF入力コネクタ	K コネクタ; GPPO or Vコネクタ (LDバージョン)
電源コネクタ	４Pin Molex
リモート制御	USB 2.0 ソフトウエア付
メーカ	Optilab

■ バイアス制御モード

モード	動作条件
Q+	リニアアナログ変調の場合のセットポイント
Q-	リニアアナログ変調の場合のセットポイント
Min	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
