■製品名：12GHz 光トランスミッタ (LTC-12)

■製品名：12GHz 光トランスミッタ (LTC-12)LTC-12は、DCから12 GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、DFBレーザ、10GHz光強度変調器および自動バイアス制御ボードを内蔵しています。RoF伝送、デジタル伝送、RF/IF信号分配や衛星通信システム用などにご利用いただけます。

■ 特徴

・8GHz S₂₁帯域幅・1520 nm – 1610 nmの波長範囲・4種類のモードで動作する自動バイアス制御・最大50mW出力の内蔵DFBレーザ – 低電圧駆動 – PM出力 – 高消光比（>30 dB） – 使用温度 -55℃ ~ +75℃（TQモードの場合）

■ 用途

・12 GHz RoF伝送・デジタル伝送・アナログフォトニクス・RF/IF信号分配・衛星通信・15Gb/sまでの光通信・サブナノ秒パルス生成

LTC-12

■機能ブロック図

■ 仕様

型番	LTB-12
一般仕様
動作波長	1520 nm – 1610 nm
レーザ光源	内蔵DFBレーザ, 1550 nm±10 nm : 他の波長及び1 MHz以下の狭線幅レーザもご提供可能です
レーザ出力レベル	20 mW, 30 mW, 40 mW, 50 mW
RFリターンロス	>15 dB @ 10 GHz
インピーダンス	50 Ω
動作周波数範囲	DC – 12 GHz
入力RF電圧	27 dBm max.
光出力レベル	6.5 dBm typ. (20 mW DFB使用時）
S₂₁帯域幅	3 dB, 8 GHz typ.
変調バイアスモード	4 自動バイアス制御モード（ソフトウエアで選択）
消光比	25 dB typ.; >30 dB (HEバージョン）
変調電圧 V_PI	7 V typ. @ 10 GHz
アナログリンク特性
IIP3 @ 7GHz	32 dBm typ.; 29 dBm typ. (LDバージョン）
1dBコンプレッションポイント@ 10 GHz	16.5 dBm typ.; 14.5 dBm typ. (LDバージョン）
機械的仕様
動作温度(標準）	-30 ~ +60 ℃
動作温度（ＴＱバージョン）	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
電源	DC ±5 V（オプション1） AC 100/240 VAC（オプション2）
光コネクタ	FC/APC
ファイバタイプ	SMF-28出力; PANDAファイバ出力（PMバージョン）
RF入力コネクタ	K コネクタ
電源コネクタ	４Pin Molex（ACオプションあり）
リモート制御	USB 2.0 ソフトウエア附属
サイズ	241 x 152 x 41 mm
メーカ	Optilab

■ バイアス制御モード

モード	用途（例）
Q+	リニアアナログ変調の場合のセットポイント
Q-	リニアアナログ変調の場合のセットポイント
Min	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max	パルスジェネレータ動作又はデジタル変調の場合のセットポイント

■ バイアスセットモード

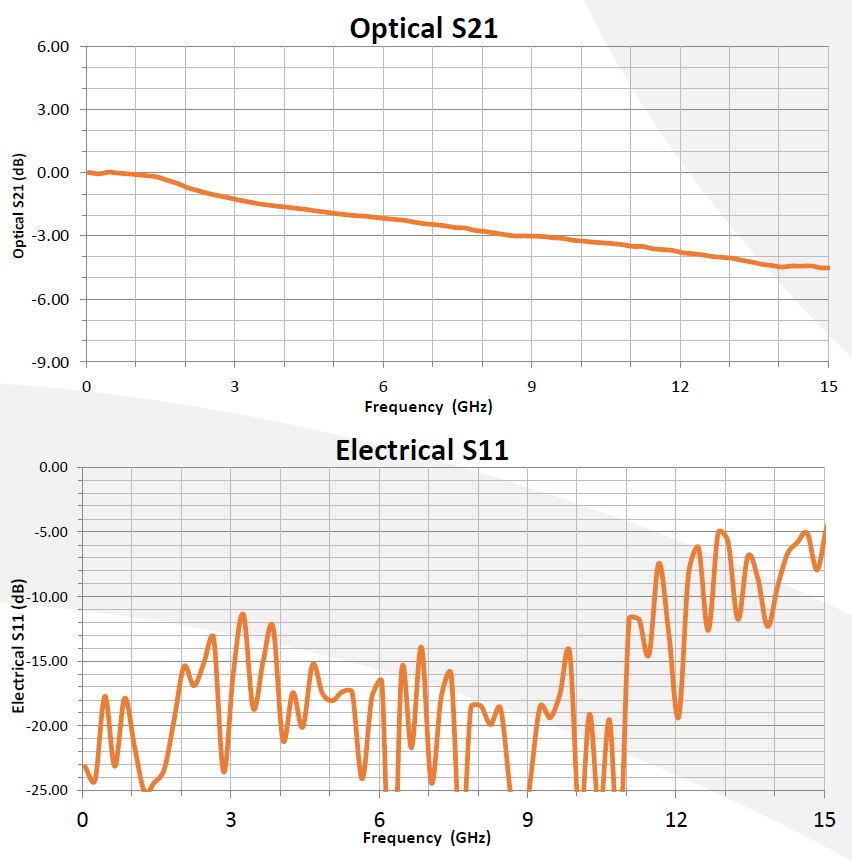

■ S21, S11帯域（典型値）

■ 注文方法

LTC-12-XX-YY

XX	PM：偏波保持タイプ HE：高消光比タイプ（デジタル用途）
YY	DC：DC ±5 V（オプション1） AC：AC 100/240 VAC（オプション2）
