■製品名：16モジュール光トランスミッタシステム – 屋外用 (LTS-16-OD)

■製品名：16モジュール光トランスミッタシステム – 屋外用 (LTS-16-OD)LTS-16-ODは、多チャンネルRoFシステムで使用される堅牢な屋外用モジュール集積システムで、屋外用耐候性アルミ筐体、冗長性電源を採用しています。１６のRoFモジュールを高密度に集積できます。モジュールは、光トランスミッタ、変調器ドライバ、EDFA、受動部品などから選択できます。システムやモジュールのパラメータはイーサネットやRS-485を介してLTS管理ソフトで制御することができます。

■ 特徴 ・16モジュール収納できる屋外用ハウジング 　- 光トランスミッタ 　- 変調器ドライバ 　- EDFA 　- パッシブ(Mux, スプリッタなど) ・完全なカスタムRoFシステム ・全モジュールをモニター、制御できるLRS管理ソフト ・耐候性アルミ鋳物筐体 ■ 用途 ・多チャネルRoFシステム ・波長多重RoFファイバリンク ・多重衛星アンテナ分配

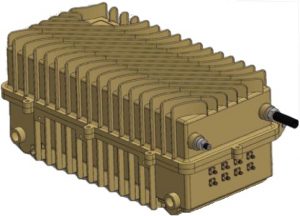

■ ハウジング

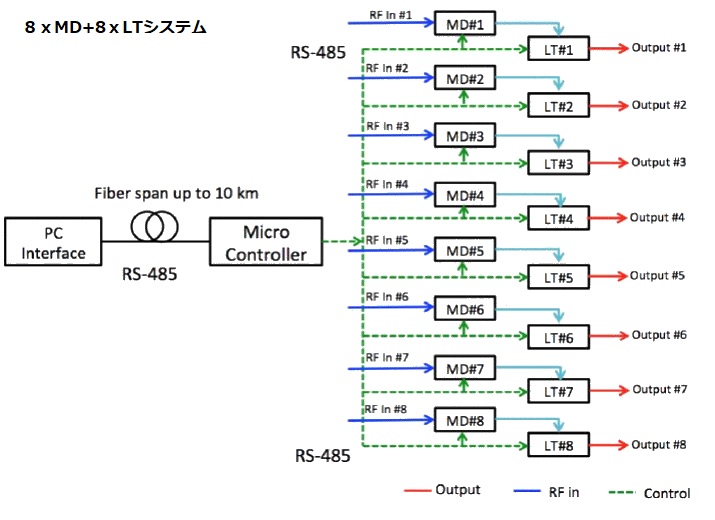

 ■ 機能ブロック図例

■ 仕様（データシートPD）

型番	LTS-16-OD
一般的仕様
動作温度	-45 ~ +70 ℃
保管温度	-55 ~ +85 ℃

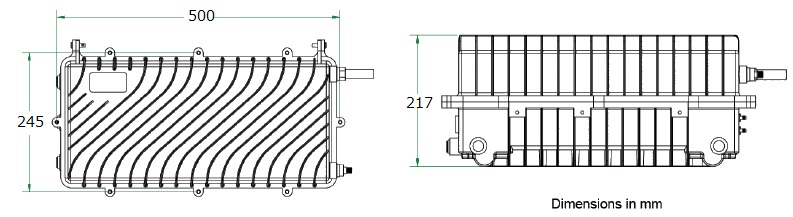

サイズ	500 mm x 245 mm x 217 mm
重量	15 kg – 20 kg
電源	2重化冗長電源
電源仕様	110/240 VAC, 50-60 Hz, (2A max. オプション), DC 電源利用可
機械的仕様
ローカル制御	状態表示LED
リモート制御	Optilabの LRS管理ソフト
RFコネクタ	Kタイプ、Vタイプ or SMA（RF仕様による）
光コネクタ	外装ファイバ – FC/APC
インターフェースコネクタ	外装ファイバ – FC/APC
リモート制御	RS-485
メーカ	Optilab

■ 利用できるモジュール

LT SERIES	LTB-12	12 GHz 光トランスミッタボード
	LTB-20	20 GHz 光トランスミッタボード
	LTB-40	40 GHz 光トランスミッタボード
	LTB-20-LD	20 GHz 光トランスミッタボード-低電圧駆動
	LTB-40-LD	40 GHz 光トランスミッタボード-低電圧駆動
MD SERIES	MD-12	12 GHz 変調器ドライバ/RFアンプ
	MD-20	20 GHz 変調器ドライバ/RFアンプ
	MD-40	40 GHz 変調器ドライバ/RFアンプ
	MD-50	50 GHz 変調器ドライバ/RFアンプ
EDFA SERIES	EDFA-PA-M	25 dB ゲイン　プリアンプEDFAモジュール – C-band
	EDFA-18-LC-M	18 dBm EDFAモジュール – 低消費電力
	EDFA-23-M	23 dBm インラインEDFA
受動部品	MUX-4	4チャンネルマルチプレクサ
	MUX-16	16チャンネルマルチプレクサ
	MUX-40	40チャンネルマルチプレクサ
	SPLT-4	4チャンネルスプリッタ
	SPLT-8	8チャンネルスプリッタ
	SPLT-16	16チャンネルスプリッタ
