光変調器ドライバ：MD-20-Mは、光変調器を駆動するための高品質なシングルエンド電圧を出力する20GHz帯域幅のコンパクトなRFアンプモジュールです。EML, EAM, MacZender型デバイスの駆動に利用できるのに加え、RFリンクで20GHzまでのRFアンプとしても利用できます。また、23Gb/sのデータ入力信号を7.5Vp-p以上の駆動電圧に増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。手動のDCバイアス電圧出力ポートを備えていますので、DCバイアス電圧をRF入力ポートから供給するタイプの変調器、あるいはDCパイアス端子から供給するタイプの変調器の両方に対応可能です。

■特徴 ・帯域幅　0.1 ~ 20 GHz ・出力　26 dBm ・データ速度 23Gb/s ・手動DCバイアス調整 0 ~ 10 V ・ダイプレックスDC入力ポート（オプション） ・USBからのゲインコントロール ・内蔵ヒートシンク ■ 用途 ・20 GHz アナログRoFリンク ・20 GHzまでのRF信号増幅 ・ラボ試験、測定 ・23 Gb/sデジタル変調
	MD-20-M

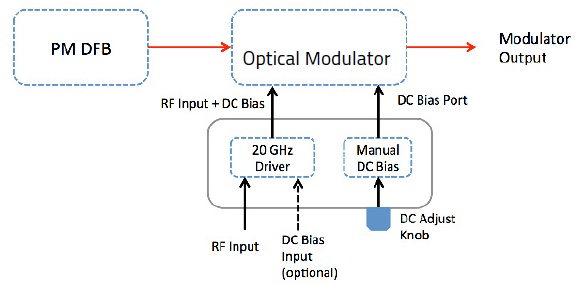

 ■機能ブロック図

DCバイアス電圧は変調器のRF入力ポート、あるいはDCパイアス端子から供給可能です。（図はDCバイアス端子から供給する例）

■ 仕様（データシートPDF)
