■製品名：40 GHz変調器ドライバ/RFアンプ (MD-40)

■製品名：40 GHz変調器ドライバ/RFアンプ (MD-40)MD-40は、40GHz用途の広帯域RFアンプです。MD-40は光変調器、EML、EAMなどを駆動するためのシングルエンド高電圧を出力します。38 GHzの有効帯域幅と30 dBの利得がありますので、アナログRoFリンクのプリアンプとして利用できます。MD-40は40 Gb/sの入力信号を7.5 Vp-pの駆動レベルに増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。

■特徴 ・２段増幅設計 ・S21 3dB帯域幅32GHz ・7.5 V ピーク – ピーク出力 ・アイクロッシング、ゲイン調節内蔵 ・小信号利得30 dB ・変調バイアス用DC出力内蔵 ■用途 ・RoFリンク用アンプ ・38 GHzアナログRFアンプ ・40 GHzデジタル変調 ・OC 768システム ・一般的ラボ試験

MD-40

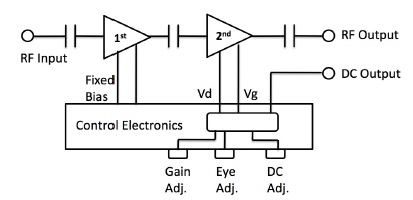

■機能ブロック図

■仕様（データシートPDF)

LN変調器の原理

型番	MD-40
一般仕様
3dB S21帯域幅	32 GHz typ.
飽和出力	> 21.5 dBm typ.
RFゲイン	30 dB max.
ゲインリップル	±0.75 dB
入出力インピーダンス	50 Ω
入力リターンロス	10 dB min.
出力リターンロス	10 dB min.
総電力損失	2.5 W max.
ゲイン調節範囲	10 – 30 dB
デジタル応用
データ速度	> 40 Gb/s
パルス応答	20%-80% 立ち上がり時間 12 ps typ.
出力振幅	7.5 Vp-p max.
入力範囲	1.5 V max.
アナログ応用
有効周波数範囲	30 kHz – 38 GHz (-6 dB)
P1dB	> 21 dBm typ.
グループディレイ (2 -10 GHz)	±25 ps
ノイズフィギュア	6 dB typ.
小信号ゲイン	30 dB typ.
機械的仕様
動作温度	-20 ℃ ~ +60 ℃
保管温度	-45 ℃ ~ +90 ℃
動作湿度	85 %
電源	+12V DC, 1 A max.
アクセサリー	12 V DC電源 PS-12-M
RF 入出力コネクタ	K コネクタ 雌型, AC カップル
電気コネクタ	4-pin Molex
サイズ	160 mm x 65 mm x 32.5 mm
リモートコントロール	USB ポート
メーカ	Optilab
