■製品名：Oバンド光ファイバアンプ FiberLabs Inc.

１U-アンプへ Md-アンプ１へ Md-アンプ２へ
光アンプ：AMP-FL861x-OBシリーズは、Prドープフッ化物ファイバをゲイン媒体とした、Ｏバンド用光ファイバアンプです。当社独自のファイバ技術により1280 ~ 1320nmの信号波長において、>+25dB以上と高い利得特性を実現しました。最上位モデルの AMP-FL8612-OB-23 は、当社独自の励起方式を採用することより、世界最高出力の+23 dBm（200 mW）の飽和出力を実現しました。 Ｏバンド光ファイバアンプアンプは、100GbE-LR4の４波長信号増幅や100GBASE-LR4のCWDM信号伝送の増幅・伝送距離の長延化に最適です。 　 100GbE-LR4への適用例 　 OバンドCWDM信号増幅におけるノイズ除去フィルタ

AMP-FL8611-OB-13,16
amp8611-ob-20

AMP-FL8611-OB-20

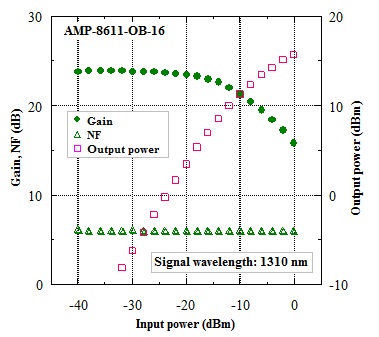

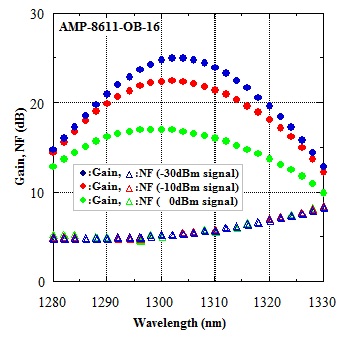

■  増幅特性例 amp-8611-ob-16-gainamp-8611-ob-16-output
■  仕様   光ファイバアンプとは？
　型番 AMP-FL8612-OB-23 AMP-FL8611-OB-20
　信号波長
 1280 ~ 1320 nm
　最大出力*1
 >+23 dBm ( >200 mW) >+20 dBm ( >100 mW)
　利得*2
 >35 dB
<7 dB
　アンプ制御
 ACC , ALC
　モニター
 光入出力パワー、ポンプＬＤ電流、 ポンプLD温度、筐体温度
　安全機能
 リモートシャットダウンインターロック
無入力警報＆ｲﾝﾀｰﾛｯｸ: <-10dBm　（オプション：戻り光警報＆ｲﾝﾀｰﾛｯｸ）
　遠隔制御
 RS232C/IEEE488.1(GP-IB)
　入出力ファイバ
 SMF
　入出力光コネクタ*4
FC/PC
　動作温度
 0 ~ 40 ℃
　保管温度
 -10 ~ 60 ℃
　外形寸法*3
 88(H)×430(W)×350(D) mm
　重量
 10 kg
　電源
 AC 100 – 240 V (50/60 Hz)
　メーカ
 ファイバーラボ
　型番 AMP-FL8611-OB-18 AMP-FL8611-OB-16 AMP-FL8611-OB-13 AMP-FL8611-OB-10
　信号波長
 1280 ~ 1320 nm
　最大出力*1
 >+18 dBm ( >63 mW) >+16 dBm ( >40 mW) >+13 dBm ( >20 mW) >+10 dBm ( >10 mW)
　利得*2
 >25 dB >20 dB >15 dB >10 dB
<7 dB
　アンプ制御
 ACC , ALC
　モニター
 光入出力パワー、ポンプＬＤ電流、 ポンプLD温度、筐体温度
　安全機能
 リモートシャットダウンインターロック
無入力警報＆ｲﾝﾀｰﾛｯｸ: <-10dBm　（オプション：戻り光警報＆ｲﾝﾀｰﾛｯｸ）
　遠隔制御
 RS232C/IEEE488.1(GP-IB)
　入出力ファイバ
 SMF
　入出力光コネクタ*4
FC/PC
　動作温度
 0 ~ 40 ℃
　保管温度
 -10 ~ 60 ℃
　外形寸法*3
 88 (H)×260 (W)×350 (D) mm
　重量
 7 kg
　電源
 AC 100 – 240 V (50/60 Hz)
　メーカ
 ファイバーラボ
*1 Input signal : >0 dBm @1310 nm *2 Input signal : -30 dBm @1310 nm *3 突起部含まず *4 オプションでAPC研磨、SCコネクタへの変更も可能 ※入出力光アイソレータ内蔵 ●製品改良のため、仕様等を予告無く変更する場合があります。 ●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
