■製品名　3～6GHz RF over Fiber 小型光リンクモジュール（OZ10x)

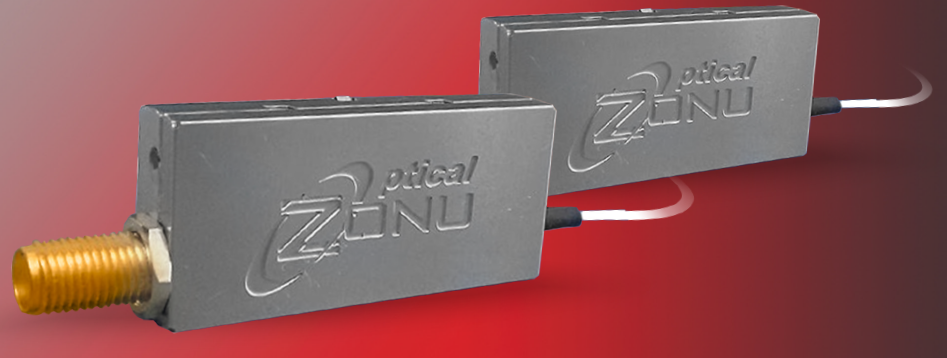

■製品名　3～6GHz RF over Fiber 小型光リンクモジュール（OZ10x)OZ10x 小型光リンクモジュールは、小型・軽量・低消費電力アプリケーションに適した、広帯域・広ダイナミックレンジのRF over Fiber用小型アセンブリです。柔軟で長い伝送距離の光ファイバの特長を活かし、同軸ケーブルの使用が困難な環境でのRF信号伝送をサポートします。周波数範囲は、高域カットオフ周波数は3 GHz（OZ101）、4 GHz（OZ104）または6 GHz（OZ106）、低域カットオフ周波数は30 MHz（オプションで1MHz）です。オプションで、送信器には利得+20dBの低雑音増幅器（LNA：Low-Noise Amplifier）を搭載します。光入出力は、送信器側は1310nmまたは1550nmでリニア動作するDFBレーザダイオード（CWDM波長も提供可能）、受信器側はInGaAsフォトダイオードを搭載します。ファイバピッグテールはシングルモードまたはマルチモード、光コネクタはSC/APCまたはFC/APCが選択可能です。RFインターフェースは50Ω SMAコネクタが標準です。内蔵のRFシールドにより、低いEMI/RF干渉を実現します。閉ループ制御により、全動作温度範囲で送信器光出力を自動平均パワー制御を実現します。レーザダイオードのバイアス電流（送信器）およびフォトダイオード受信光パワー（受信器）の状態をLEDにより表示します。オプションで、I²Cインターフェースによる、アラームとモニタ機能を提供します。動作電源は標準で+5 VDCですが、オプションで+3.7 VDC版も提供可能（OZ101のみ）です。

■特徴 ・RF帯域幅 30 MHz～3 GHz（標準）、1 MHz～6 GHz（最大） ・動作ケース温度範囲 -40～+70℃ (1310 nm) ・小型サイズ、18 x 40 x 7.９ mm（突起部除く）、重量18.7 g ・出力波長 1310 nm、1550 nm、CWDM波長 ・非冷却DFBレーザ ・シングルモードファイバまたはマルチモードファイバに対応 ・高SFDR（スプリアスフリーダイナミックレンジ） ・+20dB利得低雑音増幅器（LNA、オプション） ・5VDC電源（標準）、3.7V電源版（オプション、OZ101のみ） ・自動光パワー制御 ・I2Cによるモニタおよび制御（オプション） ・LEDアラーム表示 ・クラス1 レーザ機器、IEC 60825-1 (JIS C6802)準拠 ■用途 ・電磁波放射パターン測定 ・高周波信号伝送の延伸、同軸ケーブルの置き換え ・屋内分散アンテナシステム（DAS: Distributed Antanna System） ・リモートアンテナ信号配信 ・低電磁波干渉用途 ・航空電子工学（Avionics） ・WiMax / 4GLTE ・Radio over Fiber ・衛星通信（Satcom） ・低電圧駆動用途 ・高密度実装用途 ・光遅延線

OZ10x データシート

RF over Fiber光リンク 一覧

  ■最大定格

	min.	max.
保管温度	-40 ℃	+85 ℃
動作温度（ケース、1310 nm DFB-LD）	-40 ℃	+70 ℃
電源電圧（+5Vバージョン）	4.75 V	5.25 V
電源電圧（+3.7Vバージョン）	3.5 V	5.25 V
送信器最大入力RF電力（LNAあり）	–	0 dBm
送信器最大入力RF電力（LNAなし）	–	+15 dBm
受信器最大入力光パワー	–	+10 dBm
製品重量	–	19 g

  ■直流特性  （標準 +5V電源バージョン）

	typ.	max.
印加電圧（+5Vバージョン）	5 V	5.25 V
送信器電流（LNAあり）	140 mA	170 mA
送信器電流（LNAなし）	85 mA	105 mA
受信器電流（LNAあり）	160 mA	170 mA
受信器電流（LNAなし）	80 mA	95 mA
送信器出力パワー	2 mW (3 dBm)	3.5 mW (5.4 dBm)
送信器出力波長（選択）	1270 nm	1610 nm

  ■仕様（標準 +5V電源バージョン）

	OZ101	OZ104	OZ106
カットオフ周波数（高域側）	3.0 GHz (typ), 2.7 GHz (min)	4.0 GHz (typ), 3.7 GHz (min)	6.0 GHz (typ), 5.7 GHz (min)
カットオフ周波数（低域側）	30 MHz (typ)
S21	±1.5 dB（30～3000 MHz）	±1.5 dB（30～4000 MHz）	±1.5 dB（30～6000 MHz）
入力インピーダンス	50 Ω
入力VSWR	1.7 : 1 (typ), 1.9 : 1 (max) （30～3000 MHz）	1.7 : 1 (typ), 1.9 : 1 (max) （30～4000 MHz）	1.7 : 1 (typ), 1.9 : 1 (max) （30～6000 MHz）
スプリアスフリーダイナミックレンジ（LNAあり）	108 dB/Hz1/2 @ 1 GHz 104 dB/Hz1/2 @ 3 GHz	105 dB/Hz1/2 @ 1 GHz 104 dB/Hz1/2 @ 4 GHz	105 dB/Hz1/2 @ 1 GHz 101 dB/Hz1/2 @ 6 GHz
スプリアスフリーダイナミックレンジ（LNAなし）	109 dB/Hz1/2 @ 1 GHz 104 dB/Hz1/2 @ 3 GHz	107 dB/Hz1/2 @ 1 GHz 102 dB/Hz1/2 @ 4 GHz	107 dB/Hz1/2 @ 1 GHz 100 dB/Hz1/2 @ 6 GHz
RFリンクゲイン（LNAあり）	19 dB (typ), 20 dB (min), 22 dB (max)（30～3000 MHz）	15 dB (typ), 17 dB (min), 20 dB (max)（30～4000 MHz）	15 dB (typ), 17 dB (min), 20 dB (max)（30～6000 MHz）
RFリンクゲイン（LNAなし）	-1 dB (typ), 0 dB (min), 2 dB (max)（30～3000 MHz）	-1 dB (typ), 0 dB (min), 2 dB (max)（30～4000 MHz）	-1 dB (typ), 0 dB (min), 2 dB (max)（30～6000 MHz）
等価入力雑音（LNAあり）	-153 dBm-Hz @ 1 GHz -149 dBm-Hz @ 3 GHz	-150 dBm-Hz @ 1 GHz -148 dBm-Hz @ 4 GHz	-150 dBm-Hz @ 1 GHz -146 dBm-Hz @ 6 GHz
等価入力雑音（LNAなし）	-133 dBm-Hz @ 1 GHz -129 dBm-Hz @ 3 GHz	-133 dBm-Hz @ 1 GHz -128 dBm-Hz @ 4 GHz	-133 dBm-Hz @ 1 GHz -126 dBm-Hz @ 6 GHz
IIP3（LNAあり）	10 dBm @ 1 GHz 8 dBm @ 3 GHz	8 dB/Hz @ 1 GHz 8 dB/Hz @ 4 GHz	8 dBm @ 1 GHz 6 dBm @ 6 GHz
IIP3（LNAなし）	28 dBm @ 1 GHz 25 dBm @ 3 GHz	27 dB/Hz @ 1 GHz 25 dB/Hz @ 4 GHz	26 dBm @ 1 GHz 24 dBm @ 6 GHz

  ■仕様（+3.7Vバージョン¹）

	OZ101（+3.7V電源バージョン）
電源電圧	3.7 V (typ), 3.4 V (min)
送信器電源電流（LNAあり）	90 mA (typ), 100 mA (max)
送信器電源電流（LNAなし）	55 mA (typ), 75 mA (max)
受信器電源電流（LNAあり）	95 mA (typ), 115 mA (max)
受信器電源電流（LNAなし）	95 mA (typ), 105 mA (max)
S21	±1.75 dB（30～3000 MHz）
スプリアスフリーダイナミックレンジ（LNAあり）	102 dB/Hz1/2 @ 1 GHz
スプリアスフリーダイナミックレンジ（LNAなし）	104 dB/Hz1/2 @ 1 GHz
RFリンクゲイン（LNAあり）	15 dB (typ), 16 dB (min), 17 dB (max)（30～3000 MHz）
RFリンクゲイン（LNAなし）	-1 dB (typ), 0 dB (min), 1 dB (max)（30～3000 MHz）
入力等価雑音（LNAあり）	-150 dBm-Hz @ 1 GHz
入力等価雑音（LNAなし）	-133 dBm-Hz @ 1 GHz
IIP3（LNAあり）	3 dBm @ 1 GHz
IIP3（LNAなし）	23 dBm @ 1 GHz

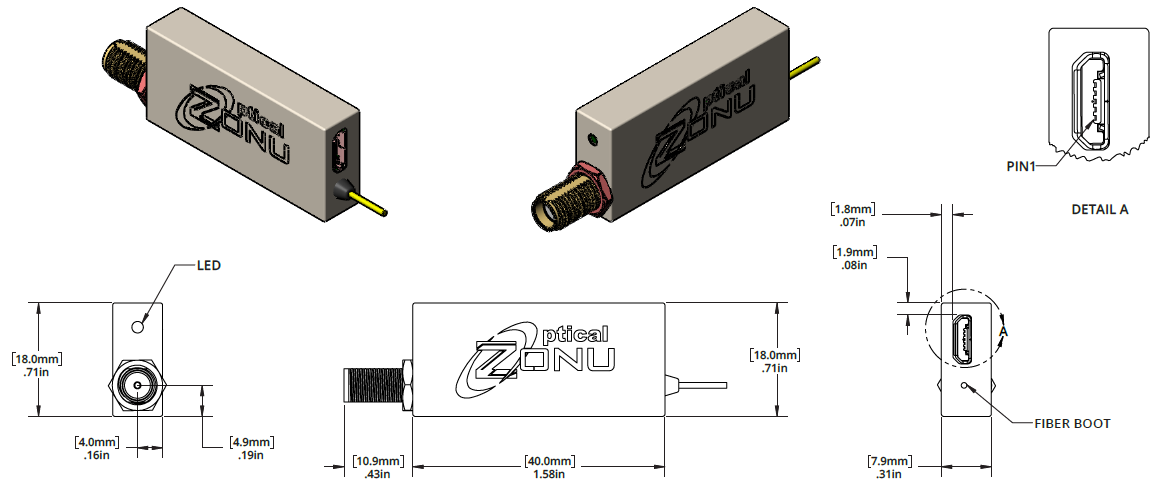

注1：+3.7Vバージョンの場合は弊社にお問い合わせください。   ■外観図   ■ピン位置

ピン Tx/Rx 1 電源電圧（+5 V） 2 SDA, I2C（オプション） 3 SCL, I2C（オプション） 4 なし 5 GND

注：I2Cのユーザ側インターフェースには10 kΩのプルアップ抵抗が必要です。（詳細については弊社にお問い合わせください）

  ■注文方法 送信器¹ A13-Z10①-D②②-A③-S④-⑤

①	②②	③	④	⑤
動作帯域	出力光波長	光コネクタ	LNA	低域カットオフ周波数
1： 3 GHz 4： 4 GHz 6： 6 GHz	31： 3 GHz 55： 4 GHz xx： CWDM 1xx0 nm	S： SC/APC F： FC/APC	空欄： LNAなし（標準） L： LNA内蔵	空欄： 30 MHz（標準） 1M： 1 MHz

注1：+3.7Vバージョンの場合は弊社にお問い合わせください。   受信器¹ A23-Z10①-00-A②-S③-④

①	②	③	④
動作帯域	光コネクタ2	入力ファイバ	低域カットオフ周波数
1： 3 GHz 4： 4 GHz 6： 6 GHz	S： SC/APC F： FC/APC	S： シングルモード M： マルチモード	空欄： 30 MHz（標準） 1M： 1 MHz

注1：+3.7Vバージョンの場合は弊社にお問い合わせください。 注2：マルチモードファイバの場合、光コネクタはSC/UPCまたはFC/UPCになります。   トランシーバ（送信器＆受信器）¹ A03-Z10①-D②②-A③-④⑤-⑥

①	②②	③	④	⑤	⑥
動作帯域	出力光波長	光コネクタ2	入力ファイバ	LNA	低域カットオフ周波数
1： 3 GHz 4： 4 GHz 6： 6 GHz	31： 3 GHz 55： 4 GHz xx： CWDM 1xx0 nm	S： SC/APC F： FC/APC	S： シングルモード M： マルチモード	空欄： LNAなし（標準） L： LNA内蔵	空欄： 30 MHz（標準） 1M： 1 MHz

注1：+3.7Vバージョンの場合は弊社にお問い合わせください。 注2：マルチモードファイバの場合、光コネクタはSC/UPCまたはFC/UPCになります。   ■アクセサリ ACアダプタ（別売） ZA1-1-05-USB +5VDC電源（1A、5W）Micro USB (Type B)端子
