■製品名：30GHzフォトダイオードモジュール (PD-30-M)

■製品名：30GHzフォトダイオードモジュール (PD-30-M)PD-30-Mは、30GHz帯域幅のフォトダイオードモジュールで、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。最大20mWの光入力が可能な低歪みPINフォトダイオードを使用しており、30GHzまでの光⇒RF変換ができます。また、標準的なUSB 2.0ポートを介してRS232による状態モニターが可能です。Optilab社の光トランスミッタLTシリーズと組み合わせて広帯域幅RoFリンクを構成できます。

■　特徴 ・最大30GHzの広い帯域幅 ・広いダイナミックレンジ ・20 mWの高い入射パワー ・アナログ信号伝送での高い直線性 ・TIAを使わない本来の位相直線性 ・RS-232による状態モニタ（標準） ・USBポートを介したパワー、遠隔モニタ ■ 用途 ・ 広帯域 RF over Fiber システム ・ RF/IF信号分配 ・ 衛星通信マイクロ波アンテナ信号分配 ・ EWシステム ・ 広帯域ディレイライン＆信号処理 ・ライダーレシーバ ・位相、干渉アレイアンテナ
	PD-30-M

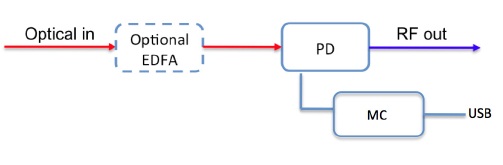

 ■ 機能ブロック図

■ 仕様（データシートPDF)

フォトダイオード(PD)とは？

型番	PD-30-M
一般仕様
最適動作波長	1260 nm – 1610 nm
有効動作波長	850 nm – 1650 nm
光入力レベル	20 mW max.
S21 3dB帯域幅	28 GHz min., 30 GHz typ.
S22特性	< -10 dB @ 20 GHz
低周波数カットオフ	60 kHz; DC for DCバージョン
応答性	0.85 A/W @ 1550 nm typ. 0.40 A/W @ 850 nm typ.
暗電流 @ 25℃, 5 V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL @ 1550 nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル DCカップルもご利用いただけます
アナログ応用
1 GHz リップル	±1.0 dB max.
群遅延	< 7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
LT-20を使ったリンク特性
SFDR	113 dB Hz2/3
リンクロス	-25 dB @ 10 dBm 光入力
機械的仕様
動作温度	標準： -10 ℃ ~ +60 ℃ TQバージョン： -55 ℃ ~ +75 ℃
保管温度	-55℃ ~ +75 ℃
動作湿度	85 %
電源	+5 V DC, 500 mA max.
光コネクタ (→光コネクタとは)	FC/APC, SC/APC（オプション）
RF 入力コネクタ	K コネクタ　雌型, 50Ω
DC コネクタ	プラグインタイプ
ローカルアラーム	LED: 光入力パワー
リモートアラーム	RS-485（標準） via USB
サイズ	82 mm x 60 mm x 26.5 mm
アクセサリー	110 V – 240 V AC USB アダプタ & ケーブル
ハウジング	精密加工アルマイト
メーカ	Optilab
