■製品名：10GHz, 1064nm 位相変調器 (PM-1064-10)

■製品名：10GHz, 1064nm 位相変調器 (PM-1064-10)光変調器：PM-1064-10は高性能の10 GHz LiNbO₃位相変調器です。アニール処理プロトン（H⁺）交換導波路により、低駆動電圧、低挿入損失で広帯域の位相変調を可能とします。PMファイバ入出力で、他の光部品との集積化が容易です。

■　特徴 ・1030nm ~ 1070nmの動作波長 ・10 GHz帯域幅 ・低挿入損失 ・偏波保持 ■　用途 ・コヒーレント通信 ・チャーピング光発生 ・光センシング ・FM分光 ・周波数シフト ・レーザ線幅拡大

■　機能図

■ 仕様

LN変調器の原理

型番	PM-1064-10
一般仕様
入射光パワー	60 mW max.
動作波長	1030 ~ 1070 nm
挿入損失	3.0 dB typ., 3.5 dB max.
チップ偏光消光比	> 60 dB
ピグテイル偏光消光比	≥ 20 dB
プロセス	アニール処理プロトン（H+）交換
光リターンロス	≥ 30 dB
S21帯域幅	7 GHz min., 10 GHz typ. @  -3 dB
S11リターンロス	≤ -10 dB @10 GHz
Vπ	6.8 V typ. @ 1 GHz 10 V typ. @ 10 GHz
RF入力パワー	+27 dBm max.
インピーダンス	50 Ω typ.
機械的仕様
動作温度	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
動作湿度	0 ~ 90 % 相対湿度
入出力ファイバタイプ	PANDAファイバ PM 980
入出力コネクタ 　(→光コネクタとは)	PM FC/APC (他のコネクタも対応可)
RFポートコネクタ	K コネクタ
ケーブル化	900μm チューブ
サイズ	3.783″ x 0.981″ x 0.640″
メーカ	Optilab

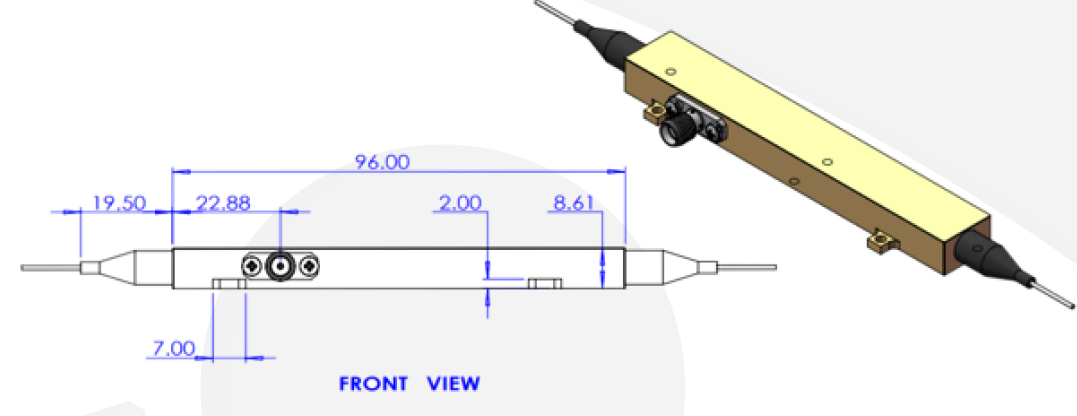

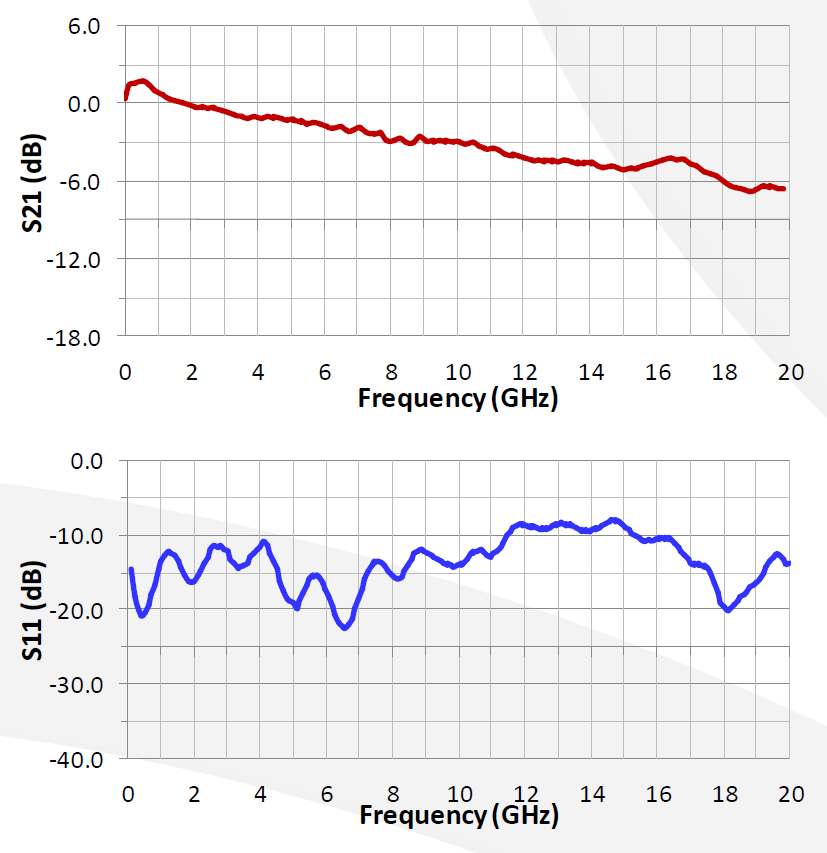

■　S₂₁およびS₁₁周波数特性 ■　図面 ■　推奨ドライバ RFA-9-Mは出力30 dBm、10V_p-pの高利得ドライバモジュールです。LN変調器用ドライバのみならず、マイクロ波伝送及びアナログリンク用の高コストパフォーマンスのデバイスです。
