■製品名：12GHz フォトレシーバモジュール (PR-12-B-M)

■製品名：12GHz フォトレシーバモジュール (PR-12-B-M)PR-12-B-Mは、12GHz帯域幅の増幅PIN-PDフォトレシーバモジュールで、RoF、リモートアンテナ、広帯域RF信号伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。広帯域PIN-PDとリニアゲインTIA（トランスインピーダンスアンプ）によりあらゆるタイプのアナログ信号やデジタル信号を優れた直線性でO/E変換し、RS-485による状態監視が可能です。Optilab社の光トランスミッタLTA-20-Mと組み合わせて12GHz RoFリンクを構成できます。

■ 特徴 ・動作帯域：0.01GHz – 12GHz ・アナログ信号伝送のための高い直線性 ・リニアTIAゲイン：500 ・USB 2.0 or RS-485による遠隔モニタ ・RFシールドハウジング ・Labviewインターフェース ■ 用途 ・12GHz RoF伝送 ・RF/IF信号分配 ・Satcomマイクロ波アンテナ信号分配 ・広帯域ディレイライン、信号処理 ・レーダシステムリンク ・位相＆干渉アレイアンテナ
	PR-12-B-M

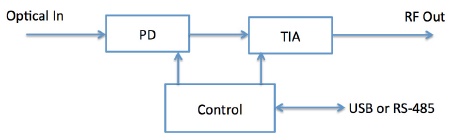

■ 機能ブロック図

■ 仕様（データシートPDF)

型番	PR-12-B-M
一般仕様
PD波長範囲	1250 nm – 1650 nm
動作帯域幅	0.01 GHz – 12 GHz
光入力レベル	+3 dBm max.
応答性	0.85 A/W @ 1550 nm typ.
トランスインピーダンスゲイン	500 typ.
S21 3dB帯域幅	12 GHz typ.
S22 特性	< -10 dB to 10 GHz typ.
光リターンロス	-30 dB typ.
2次高調波歪み	-60 dBc max.
３次高調波歪み	-70 dBc max.
光PDL @ 1550 nm	0.05 dB typ., 0.1 dB max.
出力カップリング	AC カップル
RFインピーダンス	50 Ω
帯域幅リップル	±1.0 dB max.
機械的仕様
動作温度	-20 ~ +70 ℃
保管温度	-55 ~ +85 ℃
電源	±5 V DC, 1 mA max.
光コネクタ (→光コネクタとは)	FC/APC
RF入力コネクタ	Kコネクタ　雌型, 50Ω
DCコネクタ	USB 2.0
ローカルアラーム	LED: 入力パワー（オプション）
リモートアラーム	RS-485 （オプション）
サイズ	90 mm x 80 mm x 22 mm
アクセサリー	110 V – 240 V ACアダプタ＆ケーブル
ハウジング	精密加工アルマイト
メーカ	Optilab
