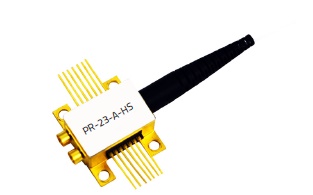

■製品名：23GHzリニアフォトレシーバ : ハーメチックシール (PR-23-A-HS)

■製品名：23GHzリニアフォトレシーバ : ハーメチックシール (PR-23-A-HS)PR-23-A-HSはアナログ用の23GHzリニアフォトレシーバです。ハーメチックシール、高直線性TIAゲイン、２つのGPPO-RF出力コネクタを特徴としています。フォトレシーバは14ピンバタフライパッケージにPINフォトダイオードと線形トランスインピーダンスアンプ（TIA)を装備しています。また、内蔵可変ゲインアンプにより手動(MGC)/自動(AGC)の両モードでゲインコントロール可能で、MGCモードで1500 V/Wのリニアな変換ゲインを得ることができます。AGCモードでは、一定差動電圧になるよう自動調節して1200mVまで出力できます。高変換ゲイン、低入力換算雑音で、高速アナログ受信用途に最適です。

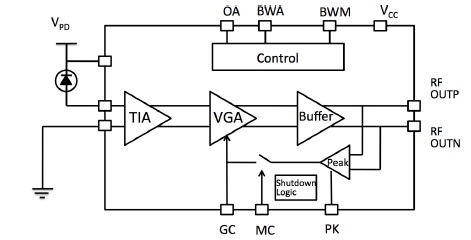

■ 特徴 ・ハーメチックシール ・23GHzまで調節可能な帯域幅 ・VGA集積リニアＴＩＡ ・14Pin mini-DILパッケージ ・差動ＲＦ出力デュアルGPPOコネクタ ・MGC & AGCモード ■ 用途 ・23 GHzまでのリニアレシーバ ・23 GHz アナログRoFリンク ・低ノイズアナログヘテロダイン検出 ・トランスポンダー & ラインカード設計 ■ 機能ブロック図

■ 仕様　（データシートPDF）

型番	PR-23-A-HS
一般仕様
最適動作波長	950 ~ 1650 nm
光入力レベル	+4 dBm max.
S21 3 dB 帯域幅	23 GHz typ.
暗電流 @ 25℃, 3.3 V	5 nA typ.
コンバージョンゲイン	1500 V/W typ., 1300 V/W min.
光リターンロス	30 dB typ.
光PDL @ 1550 nm	0.25 dB max.
PD逆バイアス電圧	3.3±0.2 V
TIA動作電圧	3.3±0.2 V
出力リターンロス	8 dB @ 20 GHz
差動出力電圧	1200 mVpp まで
インピーダンス	50 Ω
出力カップリング	DC (外部ACカップリングが必要）
インパルス応答	22 ps typ.
等価入力雑音密度	100 pA/√Hz max.
機械的仕様
動作温度	0 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 % max.
電源電流	87 mA typ., 93 mA max.
消費電力	275 mW typ., 307 mW max.
ハウジングサイズ	18 mm x 22 mm x 8.5 mm
ファイバコネクタ (→光コネクタとは)	FC/APC or LC/APC
光ファイバ	SMF-28
パッケージタイプ	14 pin butterfly min-DIL
RF出力コネクタ	デュアル GPPO
メーカ	Optilab
