■製品名：23GHz リニアフォトレシーバモジュール (PR-23-M)

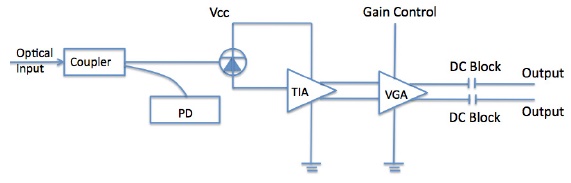

■製品名：23GHz リニアフォトレシーバモジュール (PR-23-M)PR-23-Mは、23GHz帯域幅のフォトレシーバモジュールで、Radio over Fiber、アンテナリモーティング、広帯域RF信号伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。リニアPIN-PDと低歪みTIA（トランスインピーダンスアンプ）により23GHzの直線性のよいO/E変換が可能で、USB2.0ポートを介した状態監視ができます。Optilab社の光トランスミッタLTA-20-Mと組み合わせてRoFリンクを構成できます。

■ 特徴 ・3 dB S21 帯域幅; 0.01 GHz – 23 GHz ・アナログ伝送のための高い直線性 ・高TIAコンバージョンゲイン; 1500 V/W ・差動デュアルSMA出力 ・USB 2.0を介したRS-232インターフェース ・ACカップリング用集積DCブロック ・自動 or 手動ゲインコントロール（AGC or MGC) ・過剰光入力からの保護機能付き ■ 用途 ・25 GHzまでのRoF伝送 ・RF/IF信号分配 ・広帯域ディレイライン ・ライダーレシーバ ・位相&干渉アレイアンテナ

■ 仕様（データシートPDF)

型番	PR-23-M
一般仕様
PD波長範囲	1250 nm – 1650 nm
動作帯域幅	0.005 GHz – 23 GHz
光入力レベル	+3 dBm max.
応答性	0.65 A/W @ 1550 nm typ.
トランスインピーダンスゲイン	4500 typ.
S21帯域幅	23 GHz typ., 21 GHz min.
S22 特性	< -10 dB to 10 GHz typ.
光リターンロス	-30 dB typ.
2次高調波歪み	-60 dBc max.
３次高調波歪み	-70 dBc max.
光PDL @ 1550 nm	0.05 dB typ., 0.1 dB max.
出力カップリング	AC カップル
RFインピーダンス	50 Ω
帯域幅リップル	±1.0 dB max.
機械的仕様
動作温度	-40 ~ +70 ℃
保管温度	-55 ~ +85 ℃
電源	+12 V DC, 500 mA max.
光コネクタ (→光コネクタとは)	FC/APC
RF入力コネクタ	K コネクタ　雌型, 50Ω
DCコネクタ	USB
ローカルアラーム	LED: 光入力パワー（オプション）
リモートアラーム	RS-232
サイズ	130 mm x 70 mm x 35 mm
アクセサリー	110 V- 240 V ACアダプタ＆ケーブル
ハウジング	精密加工アルマイト
メーカ	Optilab
