■製品名：3GHz フォトレシーバモジュール (PR-3-M)

■製品名：3GHz フォトレシーバモジュール (PR-3-M)PR-3-Mは、3GHz帯域幅のフォトレシーバモジュールで、Radio over Fiber、アンテナリモーティング、広帯域RF信号伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。リニアPIN-PDと低歪みTIA（トランスインピーダンスアンプ）により３GHzのO/E変換が可能で、USB2.0ポートを介した状態監視ができます。Optilab社の光トランスミッタLT-シリーズと組み合わせてRoFリンクを構成できます。

■ 特徴 ・3 GHzまでのRF帯域幅 ・高ダイナミックレンジ ・アナログ信号伝送のための高い直線性 ・集積化TIA ・USBポートからの遠隔モニター ■ 用途 ・RoF伝送 ・RF/IF信号分配 ・広帯域ディレイライン ・ライダーレシーバ ・位相アレイアンテナ

PR-3-M

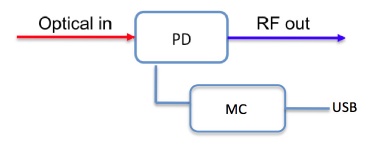

 ■ 機能ブロック図

■ 仕様（データシートPDF)

型番	PR-3-M
一般仕様
PD波長範囲	1260 nm – 1600 nm
動作帯域幅	60 kHz – 3.5 GHz
光入力レベル	1 mW max.
応答性	0.85 A/W @ 1550 nm typ. 0.80 A/W @ 1310 nm typ.
S21帯域幅	2 GHz typ.
S22 特性	< -10 dB @ 2 GHz
光リターンロス	-30 dB typ.
2次高調波歪み	-60 dBc max.
３次高調波歪み	-65 dBc max.
光PDL @ 1550 nm	0.05 dB max.
出力カップリング	AC カップル
RFインピーダンス	50 Ω
帯域幅リップル	±1.0 dB max.
機械的仕様
動作温度	-10 ~ +50 ℃
保管温度	-20 ~ +80 ℃
電源	+5 V DC, 500 mA max.
光コネクタ (→光コネクタとは)	FC/APC, SC/APC（オプション）
RF入力コネクタ	SMAコネクタ　雌型, 50Ω
ローカルアラーム	LED: 光入力パワー（オプション）
リモートアラーム	RS-232インターフェース （標準）via USB
サイズ	90 mm x 80 mm x 22 mm
アクセサリー	USB アダプタ＆ケーブル
ハウジング	精密加工アルマイト
メーカ	Optilab
