■製品名：ラマンアンプ　RA-R Optilab

ラマンアンプはEDFAと異なりSMF自体をゲイン媒体として利用するアンプです。RA-Rは長距離DWDMネットワークの損失補償、HFC/CATVにおける延伸への利用を目的に設計された光アンプで、伝送路途中での信号増幅（インラインアンプ）、受信機直前での信号増幅（プリアンプ）に利用できます。C-バンド、CL-バンドの二つの波長帯をご利用いただけます。

■ 用途

RA-R

・インラインアンプ、プリアンプ・光ネットワークの損失補償

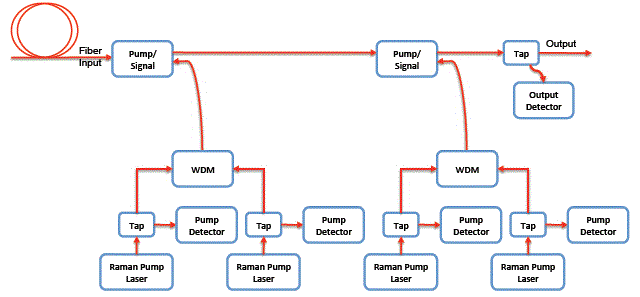

■ 機能ブロック図

■ 仕様

型番	RA-C	RA-CL
光仕様
動作波長範囲	1525 nm – 1565 nm	1528 nm – 1605 nm
平均信号利得	11 – 13 dB	10 – 12 dB
利得平坦性	±0.75 dB	±0.90 dB
ポンプレーザ数	4	6
入力信号レベル	-40 ~ +5 dBm/Ch.
PMD	0.2 ps max.
PDG	0.2 dB max.
出力安定性	±0.1 dB (8時間)
入出力アイソレーション	30 dB min.
光入力コネクタ (→光コネクタとは)	標準：ベアファイバ　　オプション：FC/APC, SC/APC, LC/APCコネクタ
光出力コネクタ	標準：SC/APCコネクタ　　オプション：FC/APC, LC/APCコネクタ
機械的仕様
動作温度	0 ~ ＋50 ℃
保管温度	-10 ~ +70 ℃
電源	80 – 240 V, 43 – 63 Hz AC　または　40 – 58 V DC（オプション） 2重化電源（標準）
消費電力	80 W max.
ディスプレイ	出力レベル、TEC温度
制御/モニター	ポンプＬＤ温度/電流
インターフェース	RS-232
アラーム	オーバーヒート、オーバー電流
サイズ	2U: 19″ x 20.5″ x 3.5″
メーカ	Optilab

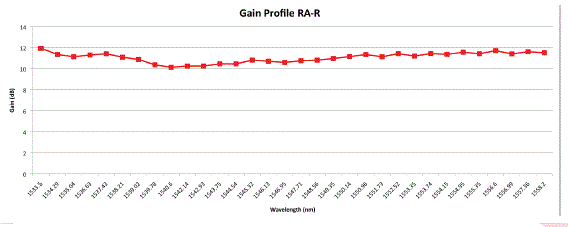

■ 利得平坦性
