■製品名：1550 nm帯 半導体光アンプ – SOA-1550-BP

■製品名：1550 nm帯 半導体光アンプ – SOA-1550-BP半導体光アンプ：SOA-1550-BPは様々な光損失補償に幅広く使用できるように設計された1550 nm帯のハイゲイン半導体光アンプで、1510 nm – 1590 nmの間の波長で20 dBのピークゲインを示します。入出力にはSMF或いはPMFを選択できます。MSAに準拠した14-pinバタフライパッケージで、レーザ溶接でハーメチックシールされており、サーミスタとTECを備えています。

■ 特徴 ・1510 nm – 1590 nm の波長帯 ・20 dBの高ゲイン ・14 dBm出力 ・14 pin butterfly ハーメチックパッケージ ・偏波保持(PM)入出力（オプション） ・TEC内蔵 ■用途 ・波長掃引ファイバレーザ ・ブースター & インラインアンプ ・光ネットワーク ・汎用試験、測定 ・ファイバセンシング

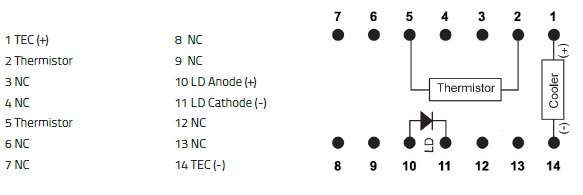

■ ピン配置

■ 仕様（データシートPDF)

型番	SOA-1550-BP
動作仕様
動作波長範囲	1510 nm – 1590 nm
ピークゲイン	19 dB min., 20 dB typ.
ゲインリップル	±1 dB max.
偏光依存利得（PDG)	±1 dB max.
飽和光出力	14 dBm typ.
フォワード電圧	2 V typ.
動作バイアス電流	350 mA typ.
サーミスタ抵抗	10 kΩ typ. @ 25℃
コネクタ (→光コネクタとは)	FC/APC, 他はオプション
絶対最大定格
動作温度（ケース）	-10 ~ ＋70 ℃（温度範囲の広いTQバージョンもあります）
保管温度	-40 ~ +85 ℃
動作湿度	0 % – 85 % 相対湿度
動作バイアス電流	450 mA
光アンプ逆バイアス	2 V
サーミスタ電流	5 mA
TEC電流	1.8 A
TEC電圧	3.4 V
メーカ	Optilab
