■製品名：ハーフMSAサイズCバンド光プリアンプモジュール
（SPA4300-FM01）

■製品名：ハーフMSAサイズCバンド光プリアンプモジュール
（SPA4300-FM01）SPA4300-FM01シリーズは、デジタル制御を備えたフル機能のCバンド光プリアンプモジュール製品群で、40×70×12 mmの非常にコンパクトなハーフMSAパッケージを採用しています。非冷却ポンプLDを使用し、コンパクトな構成かつ低コストな商用光アンプを実現しました。本製品は種々のネットワークアプリケーション、特に 40 Gbps の伝送速度を必要とするアプリケーションに適しています。光受信機の前段に設置することによって、光受信機を高感度化し、光信号の伝送距離を長延化します。標準の 6ピン電気コネクタ (HIROSE DF11-6DP-2DSA) による簡単な接続が可能です。

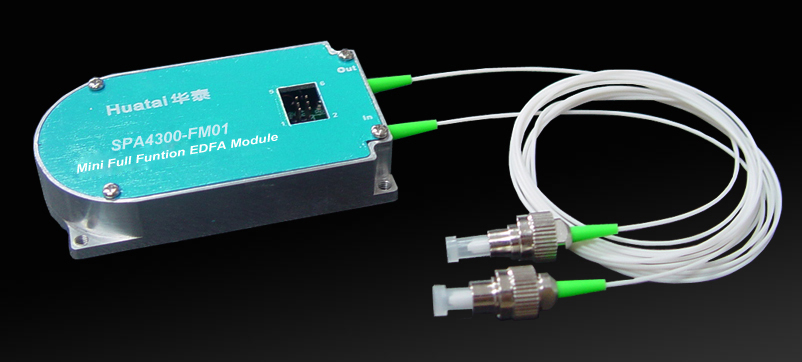

特徴 フル機能デジタル制御 APC、ACC動作モード 標準インターフェース：RS-232（オプション：I2C） 利得：15/20/25/30 dBから選択可能 コンパクトなハーフMSAパッケージ（40×70×12 mm） 低消費電力 低コスト 広い動作温度範囲	SPA4300-FM01外観
応用 メトロ／アクセスネットワーク CATV 単一チャネル／DWDMサブシステム 光アドドロップ（OADM）／光クロスコネクト（OXC） 光受信時の増幅用 光パワー等化／プリエンファシス	SPA4300-FM01内部構成

■　仕様

光ファイバアンプとは？ 光ファイバアンプ(モジュールタイプ) 製品

SPA4300-FM01				Min.	Typ.	Max.
光学的特性	動作波長範囲		(nm)	1528		1564
	入力光パワー (Pin)		(dBm)	-30		-10
	利得 @ Pin = -30 dBm	SPA43XX-FM01	(dB)	XX = 15/20/25/30
	雑音指数		(dB)		4.0	5.0
	偏光依存利得 (PDG)		(dB)			0.3
	偏光モード分散 (PMD)		(ps)			0.3
	偏光依存損失 (PDL)		(dB)			0.3
	励起光リーク比		(dB)			-30
	出力／入力アイソレーション		(dB)	30
	リターンロス	UPC	(dB)	45
		APC		55
	ファイバタイプ			SMF-28, 900μm ルースチューブ
	コネクタタイプ			LC, SC, FC,
	コネクタ研磨タイプ			UPC, APC
一般的特性	制御インターフェース			RS232（オプション：I2C）
	電源電圧 1)		(V)	3.1	3.3	3.5
	消費電力		(W)		1.0
	動作温度		(℃)	-5		70
	保管温度		(℃)	-40		+85
	相対湿度		(%RH)	+5		+95
	サイズ (W)×(L)×(H)		(mm)	40×70×12

注： 1) Power 電源オプション DC+5V   ■　雑音指数

モデル	利得 (dB) (Pin=-30dBm)	出力光パワー (dBm) (Pin=-30dBm)	雑音指数 (dB)
SPA4315-FM01	15	-15	<4.5
SPA4320-FM01	20	-10	<4.5
SPA4325-FM01	25	-5	<4.5
SPA4330-FM01	30	0	<4.5

注：上記仕様は予告無く変更する場合があります。   ■　ピン配置

ピン番号	説明	ピン番号	説明
1	RS-232 Serial input	4	Alarm status
2	GND	5	GND
3	RS-232 Serial output	6	Power supply +3.3V

注： 6-pin type: HIROSE DF11-6DP-2DSA   ■　製品図面

■　注文方法

SPA43①①-FM01/②②-③③

①①	アンプ利得 15：15 dB、20：20 dB、25：25 dB、30：30 dB
②②	コネクタタイプ LA：LC/APC、LP：LC/UPC、SA：SC/APC、SP：SC/UPC、FA：LC/APC、FP：LC/UPC
③③	ファイバ長（片端あたり） 05：0.5 m、08：0.8 m、10：1.0 m
