■製品名：1060nm帯光ファイバアンプ

■製品名：1060nm帯光ファイバアンプ光ファイバアンプ：YDFA-xは、Ybドープダブルクラッドファイバを用いた最大CW出力20Wの1060nm帯高出力光アンプです。バイオ医療、SHG、ライダー、空間光通信、ファイバセンサなどにご利用いただける光増幅器です。

■ 用途

・SHG ・医療器具 ・産業用レーザ ・材料加工 ・空間光通信

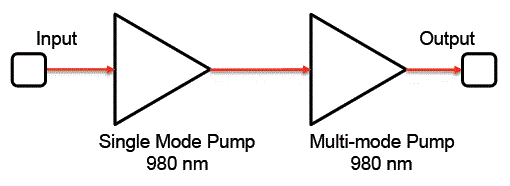

■ 機能ブロック図

■　仕様

光ファイバアンプとは？

型番	YDFA-x
技術的仕様
動作波長範囲	R: 1055 nm – 1080 nm L: 1055 nm – 1090 nm S: 1035 nm – 1070 nm
光出力	+20 ~ +43 dBm　（ご指定ください）
信号利得 @ 0dBm	30 dB min. @ 0 dBm 入力
出力ポート数	1 – 4 (ご指定ください）
光リターンロス	30 dB min.
入出力光アイソレーション	27 dB min.
偏光依存利得	0.3 dB max.
入力パワー範囲	-6 dBm ~ +13 dBm（より低パワー入力も可能です）
出力安定性	0.2 dB (8 時間)
入出力ファイバタイプ	HI 1060 (SM), HI 1060-PM (PM)
偏光特性
偏光依存利得	0.3 dB max.
偏光消光比	20 dB typ.
機械的仕様
動作温度	10 ~ ＋40 ℃
保管温度	-10 ~ +70 ℃
電源	80 – 240 V, 43 – 63 Hz AC
消費電力	150 W max.
制御	キーロックスイッチ、光出力
モニター	ポンプLD 温度、光出力（オプション）
インターフェース	RS-232（Labview制御ソフト&ケーブル）
表示	光出力、TEC温度
アラーム	温度、電流閾値
光コネクタ (→光コネクタとは)	ベアファイバコリメータ
サイズ	2U: 19″ x 14.5″ x 3″
メーカ	Optilab
