フィルタ型スプリッタは誘電体多層膜フィルタを使って光信号を分岐する部品です。本マルチモードフィルタ型スプリッタには50/50、10/90、5/95の分岐比があります。
| パラメータ | 単位 | 値 | |
| 動作波長 | nm | 850 or 1310 or 850/1310 | |
| 動作帯域幅 | nm | ±50 | |
| 挿入損失 | 50/50 | dB | ≦3.9/3.9 |
| 10/90 | dB | ≦11.3/1.1 | |
| 5/95 | dB | ≦14.5/0.9 | |
| 挿入損失温度依存性 | dB/℃ | ≦0.005 | |
| 波長温度シフト | nm/℃ | ≦0.003 | |
| 偏波依存損失(PDL) | dB | ≦0.1 | |
| ダイレクティビティ | dB | ≧38 | |
| 許容光パワー | mW | 500 | |
| 動作温度 | ℃ | 0 ~ +70 | |
| 保存温度 | ℃ | -40 ~ +85 | |

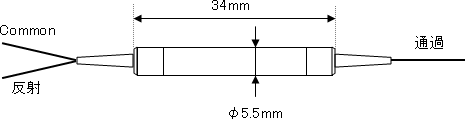

| サイズ | mm | ф5.5 × L34 | |
| ファイバタイプ | MMF: 50/125 or 62.5/125um | ||
| メーカ | Opneti communications | ||
