■ 製品名：1960/1600　光ファイバ型WDMカプラ Opneti Communications Co.

光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、1960nm/1600nmを合波する光ファイバ融着型WDMカプラで、TDF(Tm ドープファイバ）を使った2000nm帯のファイバレーザや光アンプ（TDFA)の励起に使用できます。

■用途
・低過剰損失 ・高消光比 ・高安定性、高信頼性
■用途
・TDF (Tmドープファイバ)を用いた2000nm帯ファイバレーザ ・TDF (Tmドープファイバ)を用いた2000nm帯光アンプ ・試験装置

■仕様 ファイバカプラとは
   パラメータ 単位 値
　ポートタイプ – 1 X 2
　長波長側動作波長 nm 1960
　挿入損失 dB ≦0.7
　アイソレーション dB ≧12
　PDL dB ≦0.15
　短波長側動作波長 nm 1590
　挿入損失 dB ≦0.8
　アイソレーション dB ≧15
　温度安定性 dB/℃ ≦0.005 （-5℃ ~ +70℃）
　リターンロス dB ≧55
　ダイレクティビティ dB ≧55
　許容光パワー　CW mW 500
　ファイバタイプ – SMF-28
　動作温度 ℃ -5℃ ~ +70℃
　保管温度 ℃ -40℃ ~ +85℃
　メーカ – Opneti Communications

*コネクタ付の場合、挿入損失+0.3dB、リターンロス-5dBとなります
(→光コネクタとは)

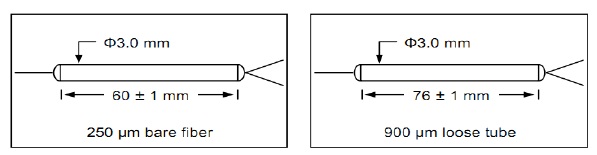

■ パッケージ

Opn-1960_1600-fiber-wdm

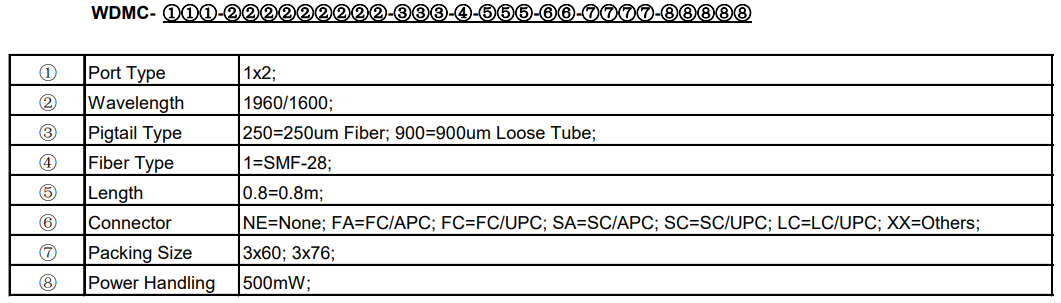

■注文方法
