ポンプコンバイナは複数のポンプレーザ光を１本のファイバに結合する部品で、ハイパワーのファイバレーザや光アンプの励起に用いられます。N x 1ポンプコンバイナの入力ポートはN本のポンプ用MMF（マルチモードファイバ）のみで、信号用ポートはありません。出力ポートも通常はMMFです。
■特徴・高い結合効率 ・ハイパワー ・高安定性、高信頼性■用途・ファイバレーザ |
 |
|---|
(→NAとは)

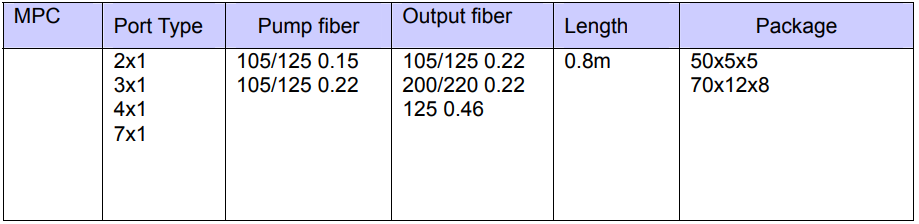

| 製品 | N x 1 ポンプコンバイナ | |
| タイプ | 入力ファイバ(μm) | 出力ファイバ |
| 2 x 1 | 105/125 NA0.15 | 105/125 NA0.22 |
| 3 x 1 | 105/125 NA0.15 or 0.22 | 200/220 NA0.22 |
| 3 x 1 | 105/125 NA0.22 | 125 NA0.46 |
| 4 x 1 | 105/125 NA0.15 or 0.22 | 125 NA0.46 |
| 4 x 1 | 105/125 NA0.15 or 0.22 | 200/220 NA0.22 |
| 7 x 1 | 105/125 NA0.15 or 0.22 | 125 NA0.46 |
| 7 x 1 | 105/125 NA0.22 | 25/250 DCF |
| – | ||
|---|---|---|
| ポートタイプ | N x 1 | |
| ポンプ効率 | ≧90% | |
| ピグテイルファイバ | ベアファイバ | |
| サイズ | 50 (W) x 5 (H) x 5 (L), 70 (W) x 12 (H) x 8 (L) mm | |
| メーカ | Opneti communications | |
