■製品名： PI-トリプルステージ-光アイソレータ（偏光無依存型）

■製品名： PI-トリプルステージ-光アイソレータ（偏光無依存型）光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。入射光が直線偏光の場合に対応する偏光依存型と入射光の偏光状態によらない偏光無依存型（Polarization Insensitive: PI）があります。本製品は偏光無依存型です。アイソレータが３段（トリプルステージ）になっていますので60dB以上の極めて高いアイソレーションが得られます。

■特徴 ・60dB以上の高アイソレーション ・広い動作波長範囲 ・低挿入損失 ・低 ・高安定＆高信頼 ■用途 ・EDFA & 試験装置 ・トランスミッター & ファイバレーザ ・WDM & DWDMシステム

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ	単位	PI-トリプルステージ-光アイソレータ
グレード	–	Grade P
中心波長	nm	1550
動作波長範囲	nm	±20
アイソレーション (λc±20nm, 23℃ all sop)	dB	≧60
挿入損失(λc±20nm, -5 ~ +70℃ all sop)	db	≦1.0
偏波依存損失(PDL)@23℃	dB	≦0.15
偏波モード分散(PMD)	ps	≦0.07
リターンロス	dB	≧50/50
許容光パワー	mW	≦500
ファイバタイプ	–	SMF-28e
動作温度	℃	-5 ~ +70
保管温度	℃	-40 ~ +85
サイズ	mm	Φ5.0 x 35
メーカ	–	Opneti communications

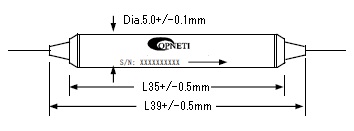

  ■パッケージ ■注文方法 IS-①-②-③-④-⑤-⑥-⑦-⑧ または IS-T-P-1550-④-1-⑥-⑦-5.0×35

①	②	③	④	⑤	⑥	⑦	⑧
内部構成	グレード	波長	ジャケット	ファイバ種類	ファイバ長	コネクタ	パッケージサイズ
T = 3段型	P = Grade P	1550 = 1550 nm	250 = 250um素線   900 = 900umルースチューブ	1 = SMF-28e	1 = 1 m   その他	NE = なし   FA = FC/APC   FC = FC/UPC   SA = SC/APC   SC = SC/UPC   その他	5.0×35
