WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品はアイソレータ内蔵の偏光保持タイプで980nm/1550nm、1480nm/1550の波長帯を合分波できます。
■特徴・高消光比、高アイソレーション ・低挿入損失 ・高安定性、高信頼性■用途・光アンプ ・ファイバレーザ ・光デバイス |
 |

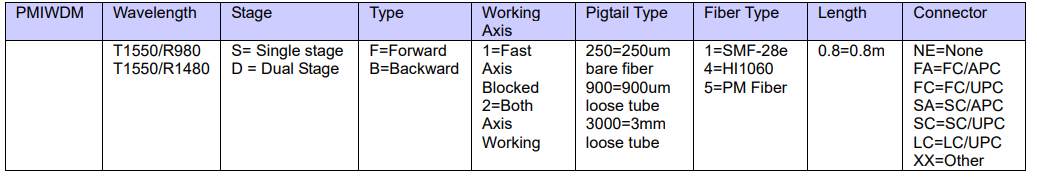

| パラメータ | 単位 | 1480/1550 | 980/1550 | |||
| アイソレータステージ | Single Stage | Dual Stage | Single Stage | Dual Stage | ||
| ピークアイソレーション Min. | dB | 40 | 55 | 40 | 55 | |
| アイソレーション at 23℃(信号） | dB | ≧30 | ≧48 | ≧30 | ≧48 | |
| 挿入損失 at 23℃（信号） | dB | ≦0.9 | ≦1.0 | ≦1.1 | ≦1.2 | |
| 信号波長範囲 | nm | 1530~1565 (C-band) | 1528~1565 (C-band) | |||
| ポンプ波長範囲 | nm | 1460 ~ 1490 | 960 ~ 990 | |||
| 挿入損失（反射バンド） | dB | ≦0.5 | ≦0.6 | |||
| 消光比 | タイプ1-ファースト軸ブロック | dB | ≧22 | |||
| タイプ2-両軸動作 | ≧20 | |||||
| ダイレクティビティ | dB | ≧55 | ||||
| リターンロス | dB | ≧50 | ||||
| 挿入損失温度依存性Max. | dB/℃ | ≦0.005 | ||||
| 許容光パワー | mW | ≦300 | ||||
| 動作温度 | ℃ | -5 ~ +70 | ||||
| 保管温度 | ℃ | -40 ~ +85 | ||||
| サイズ | mm | φ5.5 x L35 | ||||
| ファイバタイプ(Common/Pass) | - | PM 1550 | PM 1550 | |||
| ファイバタイプ(Reflection） | - | PM 1550 or SMF-28 | PM 980 or HI 1060 | |||
| メーカ | Opneti communications | |||||
