■ 製品名：PM-1064-光アイソレータ（偏光保持型）

■ 製品名：PM-1064-光アイソレータ（偏光保持型）光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は1064nm帯の偏光保持型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。

■特徴

・低挿入損失 ・高消光比、高アイソレーション ・高安定性、高信頼性

■用途

・ファイバレーザ ・光ファイバシステム試験装置 ・光アンプ ・ファイバセンサ

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ			単位	PM-1064-光アイソレータ
				Single Stage		Dual Stage
Grade				P	A	P	A
動作波長			nm	1064
帯域幅			nm	±5
ピークアイソレーション			dB	40	38	55	52
アイソレーション (at 23℃)		Min	dB	≧35	≧32	≧45	≧42
挿入損失(at 23℃)		Typ.	dB	1.5	1.6	2.4	2.6
挿入損失(at -50 ~ +70℃)		Max	dB	≦1.8	≦2.0	≦3.2	≦3.4
偏光消光比	タイプ1（slow軸動作）	Min	dB	≧22	≧20	≧22	≧20
	タイプ2（両偏光軸動作）	Min.	dB	≧20	≧18	≧20	≧18
リターンロス(入射側/出射側)		Min	dB	≧50/50
許容光パワー			mW	≦300
ファイバタイプ				PM 980
動作温度			℃	-5 ~ +70
保管温度			℃	-40 ~ +80
サイズ			mm	φ5.5×L35
メーカ				Opneti Communications

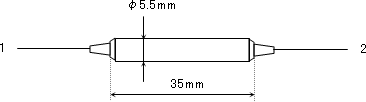

  ■パッケージ   ■注文方法 PMIS-①-②-1064-③-④-5-⑥-⑦-5.5×35

①	②	③	④	⑤	⑥	⑦	⑧
内部構成	グレード	動作偏光軸	ジャケット	ファイバ種類	ファイバ長	コネクタ	パッケージサイズ
S = 1段型   D = 2段型	P = Grade P   A = Grade A	1 = slow軸動作   2 = 両偏光軸動作	250 = 250um素線   900 = 900umルースチューブ   3000 = 3mmジャケット	5 = PANDAファイバ	0.8 = 0.8 m   その他	NE = なし   FA = FC/APC   FC = FC/UPC   SA = SC/APC   SC = SC/UPC   その他	5.5×35
