■ 製品名：PM-タップ-光アイソレータ（偏光保持型）

■ 製品名：PM-タップ-光アイソレータ（偏光保持型）光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品はパワーモニタ用Tapが付いた偏光保持型光アイソレータです。デュアルステージは2個の素子を連結した構造になっていてシングルステージより高いアイソレーションが得られます。

■特徴 ・低挿入損失 ・高消光比、高アイソレーション ・高安定性、高信頼性 ■用途 ・EDFA ・光機器

光アイソレータ製品 一覧

光アイソレータの原理

■仕様

パラメータ			単位	値
				Single Stage	Dual Stage
動作波長			nm	1310, 1550
帯域幅			nm	±20
過剰損失		Max.	dB	≦0.8	≦0.9
Tap比			%	1/99 ~ 50/50
最大アイソレーション			dB	40	58
アイソレーション (at 23℃)		Min	dB	≧28	≧48
消光比	タイプ2	Min	dB	≧20	20
	両軸動作
	タイプ1	Min.	dB	≧22	≧22
	ファースト軸ブロック
リターンロス		Min	dB	≧50
許容光パワー			mW	≦500
ファイバタイプ(タップポート)				SMF-28e または PANDAファイバ
ファイバタイプ(ポート1,3)				PANDAファイバ
動作温度			℃	-5 ~ +70
保管温度			℃	-40 ~ +85
サイズ			mm	φ5.5×L35
メーカ				Opneti communications

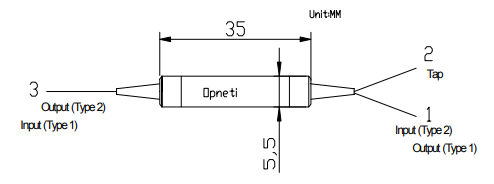

  ■パッケージ   ■注文方法 PMTISO-①-②-③-④-⑤-⑥-⑦-⑧

①	②	③	④	⑤	⑥	⑦	⑧
波長	内部構成	タップ分岐比	動作偏光軸	ジャケット	ファイバ種類	ファイバ長	コネクタ
1310 = 1310 nm   1550 = 1550 nm	S = 1段型   D = 2段型	1/99   2/98   X/(100 – X)   50/50	1 = slow軸   2 = 両偏光軸	250 = 250um素線   900 = 900umルースチューブ   3mm = 3mmジャケット	1 = SMF-28e   5 = PANDA fiber	0.8 = 0.8 m   その他	NE = なし   FA = FC/APC   FC = FC/UPC   SA = SC/APC   SC = SC/UPC   その他
