WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は４Wまで入力できるハイパワーマルチモードWDMフィルタで、1310nm/850nmを合分波できます。
| パラメータ | 単位 | 値 |
| 動作波長 | nm | 850/1310 |
| 動作帯域幅 | nm | ±50 |
| 通過チャネル挿入損失 | dB | ≦0.9 |
| 反射チャネル挿入損失 | dB | ≦0.7 |
| 通過チャネルアイソレーション | dB | ≧ 30 |
| 反射チャネルアイソレーション | dB | ≧ 15 |
| ダイレクティビティ | dB | ≧35 |
| リターンロス | dB | ≧30 |
| 偏波依存損失(PDL) | dB | ≦0.1 |
| 波長熱安定性 | nm/℃ | ≦0.003 |
| 挿入損失温度依存性 | dB/℃ | ≦0.005 |
| 許容光パワー | W | ≦4 |
| 動作温度 | ℃ | 0 ~ +70 |
| 保存温度 | ℃ | -40 ~ +85 |
| ファイバタイプ | MMF: 50/125 or 62.5/125um | |

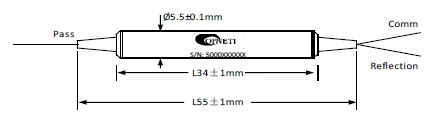

| サイズ | mm | ф5.5×L34 |
| メーカ | Opneti communications |
