光ファイバ分光計は、様々な測定システムに組み込めるモジュールタイプの分光計で、測定対象の光源のスペクトル特性を正確に計測できます。レーザ、LEDをはじめ、様々な光源の波長と線幅を測定するために広く使用されています。Spectrometer-Aurora4000は最大0.1nm（FWHM）の高分解能で、レーザー波長分析・ LEDソーティング・化学研究等への利用に適しています。

■特徴 ・最大0.1nm（FWHM）の光学分解能 ・便利な操作 ・カスタマイズされた波長範囲と分解能 ・さまざまなアプリケーションに適合 ・Spectral Analysis5.0のダウンロードをサポート ■用途 ・レーザースペクトル分析 ・蛍光スペクトル分析 ・ラマンスペクトル分析 ・膜厚測定 ・化学研究 ・反射率/透過率測定 ・生体細胞分析 ・LED分析 ・吸光度測定

■利用可能なモデル

モデル	スペクトル範囲
Aurora4000 General series	GE 350-1100nm
	GE 200-1100nm
	GE Raman
New　Aurora-UV-Pro	185-240 nm
New　Aurora-IR-Pro	950-1200 nm
Aurora External Triggering series (EX-TA/ TB box optional)	TG 350-1100nm
	TG 200-1100nm

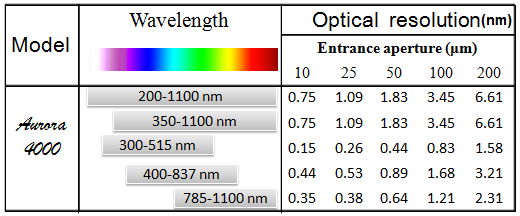

・波長範囲と分解能例 ・波長のカスタマイズ

モデル	入射アパーチャ	スペクトル範囲	光分解能
Aurora4000	10 μm	200-347 nm	0.14
		226-369 nm	0.18
		310-404 nm	0.16
		319-455 nm	0.13
		400-480 nm	0.08
		423-547 nm	0.12
		480-568 nm	0.12
		546-653 nm	0.12
		568-634 nm	0.09
		654-754 nm	0.10
		748-837 nm	0.23
		794-876 nm	0.24
		876-940 nm	0.20
		940-1100 nm	0.20

■標準仕様 ディテクタ

ディテクタ	Toshiba TCD1304DG linear CCD array
波長範囲	200-1100nm
ピクセル	3648 pixels
ピクセルサイズ	8 um x 200 um
感度	130 photons/count at 400nm 60 photons/count at 600nm

分光器

サイズ (mm)	149 x 105 x 46
重量 (g)	840
光分解能	<0.75nm FWHM (グレーティングマーク密度とスリットサイズに依存, 様々なオプションを利用可能)
S/N比	300:1 (全スペクトルにて)
暗雑音	12RMS counts
ダイナミックレンジ	3.4 x 106 (system)
積算時間	4 ms – 10 s
迷光	<0.05%@600 nm;　<0.10%@435 nm
補正直線性	>99.8%

光ベンチ

設計	f/4, 対称交差Czerny-Turner型分光器
焦点距離	101.6mm 入射＆出射
入射アパーチャ (um)	5, 10, 25, 50, 100, 200
グレーティング	極紫外, 赤外など多種類
ファイバコネクタ	SMA905 – 0.22 NA シングルストランドファイバ

 電気

消費電力	450 mA @5 VDC
トリガーモード	2種
データ転送速度	USB2.0では4ミリ秒ごとにメモリにフルスキャン USB1.1では18ミリ秒ごと
入出力	5入力、5出力（入出力に光アイソレータ）
コネクタ	30-pin コネクタ

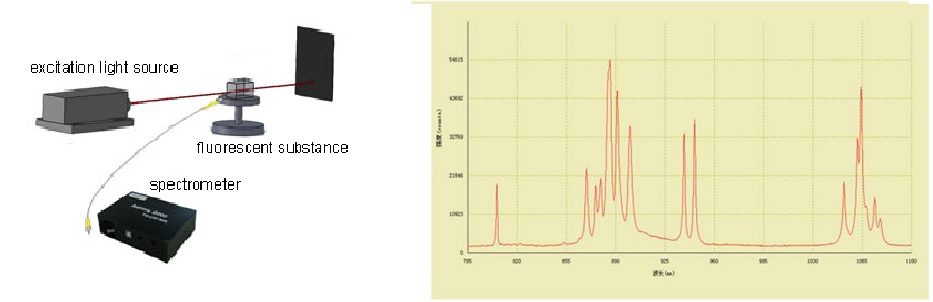

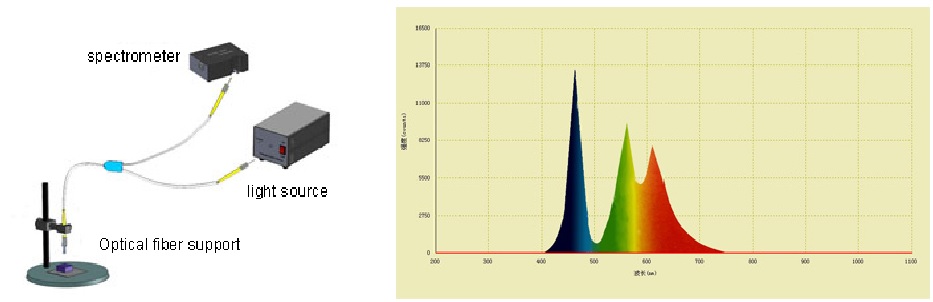

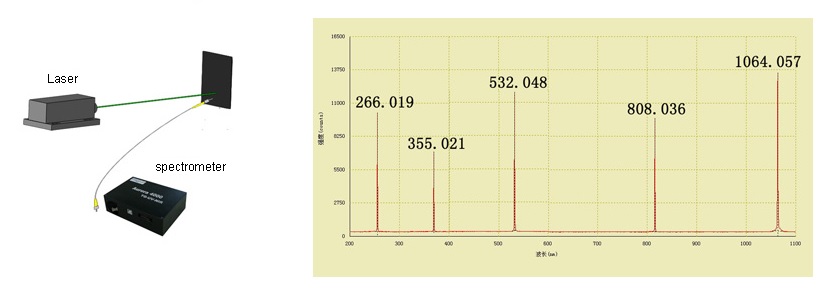

■利用例 ●レーザスペクトル ●Nd:YAG蛍光スペクトル ●反射クロマテスト ●その他 ■アクセサリー
