ふっ化物光ファイバ 製品一覧
ファイバーラボでは、ZBLANファイバとAlF3系ファイバの２種類のふっ化物光ファイバを製造販売しています。ZBLANファイバは、 ZrF4/BaF2/LaF3/AlF3/NaFを成分とするふっ化物光ファイバで、可視から波長4μmまでの中赤外光を伝送できます。また、希土類元 素をドープしたとき1300nm、1460nm、2800nmをはじめ多くの波長帯の光を効率よく発光します。これらの特徴を生かして、赤外分光、赤外 レーザガイド、ファイバレーザ、光ファイバアンプなどの用途に用いられています。
AlF3系ファイバは、AlF3を主成分とするふっ化物ファイバで、可視から3.5μmまでの光を伝送できます。ZBLANファイバより耐湿性が良いためEr-YAGレーザの2.9μm光伝送や赤外分光などに使用されています。
■常時在庫ファイバ
| ZBLANノンドープシングルモード |
| 型番 |
ドープ元素 |
ドープ濃度（ppm mol） |
NA |
コア径
(µm) |
クラッド径
(µm) |
被覆径
(µm) |
カットオフ
(nm) |
損失スペクトル |
損失係数
(dB/m) |
用途/発光帯域 |
| ZSF-7.0/125-N-0.20 |
Non |
– |
0.20±0.01
@1000nm |
7.0±1.0 |
123±3.0 |
460±30 |
<2100 |
クリック |
<0.1@1500nm |
赤外ガイド
SC光源
|
| ZSF-7.0/125-N-0.26 |
Non |
– |
0.26±0.01
@1000nm |
7.0±1.0 |
123±3.0 |
460±30 |
<2750 |
クリック |
<0.1@1500nm |
| ZSF-9.0/125-N-0.20 |
Non |
– |
0.20±0.01
@1000nm |
9.0±1.0 |
123±3.0 |
460±30 |
<2600 |
クリック |
<0.1@1500nm |
| ZSF-9.0/125-N-0.26 |
Non |
– |
0.26±0.01
@1000nm |
9.0±1.0 |
123±3.0 |
460±30 |
<3450 |
クリック |
<0.1@1500nm |
| ZBLANノンドープマルチモード |
| ZMF-100/125-N-0.29 |
Non |
– |
0.29±0.01
@1000nm |
95±5.0 |
123±5.0 |
450±30 |
– |
クリック |
<0.1@2500nm |
赤外ガイド |
| ZMF-160/200-N-0.29 |
Non |
– |
0.29±0.01
@1000nm |
160±10 |
200±10 |
480±30 |
– |
クリック |
<0.1@2500nm |
| ZMF-400/500-N-0.29 |
Non |
– |
0.29±0.01
@1000nm |
400±25 |
500±25 |
600±30 |
– |
クリック |
<0.1@2500nm |
| AlF3系ノンドープマルチモード |
| AMF-200/240-N-0.22 |
Non |
– |
0.22±0.02
@1000nm |
200±10 |
240±10 |
480±30 |
– |
クリック |
<0.1@2900 nm |
赤外ガイド
End cap |
| AMF-440/480-N-0.22 |
Non |
– |
0.22±0.02
@1000nm |
440±20 |
480±10 |
600±30 |
– |
クリック |
<0.1@2900 nm |
| ZBLANダブルクラッド |
| 型番 |
ドープ元素 |
ドープ濃度（ppm mol） |
NA |
コア径
(µm)
|
1stクラッド径(µm) 形状 |
2ndクラッド径(µm) |
カットオフ（nm） |
損失スペクトル |
吸収係数
(dB/m) |
用途/発光帯域 |
| ZDF-16/250-10E-C |
Er |
10,000 |
0.11±0.02
@3500nm |
16±2.0 |
250±13/円形 |
460±30 |
<2850 |
|
0.3~0.8@980nm |
|
| ZDF-18/250-60E-C |
Er |
60,000 |
0.12±0.02
@2700nm |
18±3.0 |
250±13/円形 |
460±30 |
<3400 |
|
2~3@980nm |
|
| ZDF-30/300-60E-C |
Er |
60,000 |
0.12±0.02
@2700nm |
30±3.0 |
300±15/円形 |
460±30 |
<5350 |
|
4~5@980nm |
|
| ZDF-7.5/125-40T-C |
Tm |
40,000 |
0.14±0.02
@2000nm |
7.5±1.5 |
120±3/円形 |
210±20 |
<1700 |
|
1~2@800nm |
|
| ZDF-8.5/125-2H40T-C |
Ho/Tm |
2,000/40,000 |
0.14±0.02
@2000nm |
8.5±2.0 |
123±4/円形 |
195±15 |
<2000 |
|
1~2@800nm |
|
| ZDF-10/125-30H2.5P-C |
Ho/Pr |
30,000/2,500 |
0.17±0.02
@3000nm |
10±1.0 |
123±3/円形 |
210±10 |
<2400 |
|
1~2@1150nm |
|
| ZDF-20/250-40E2.5D-C |
Er/Dy |
40,000/2,500 |
0.13±0.02
@3000nm |
20±3.0 |
250±13 |
460±30 |
<4100 |
|
1~2@980nm |
|
■ZBLANカスタムファイバ
■その他在庫ファイバ
| ZBLANシングルモードファイバ
|
| 型番 |
ドープ元素 |
ドープ濃度
(ppm mol)
|
NA |
コア径
(µm)
|
クラッド径
(µm)
|
被覆径
(µm)
|
カットオフ
(nm) |
損失スペクトル |
吸収係数
(dB/m) |
用途/発光帯域 |

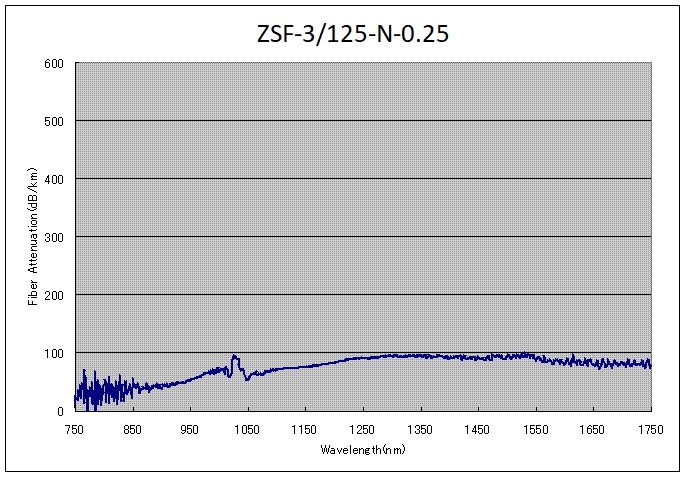

| ZSF-3.0/125-N-0.25 |
Non |
– |
0.25±0.02 |
3.0±1.0 |
123±3.0 |
450±30 |
<1350 |
クリック |
– |
赤外ガイド |
| ZSF-5.0/125-N-0.20
|
Non |
– |
0.20±0.02 |
5.0±1.0 |
123±3.0 |
450±30 |
<1850 |
– |
– |
| ZSF-5.0/125-N-0.26 |
Non |
– |
0.26±0.02 |
5.0±1.0 |
123±3.0 |
450±30 |
<2400 |
– |
– |

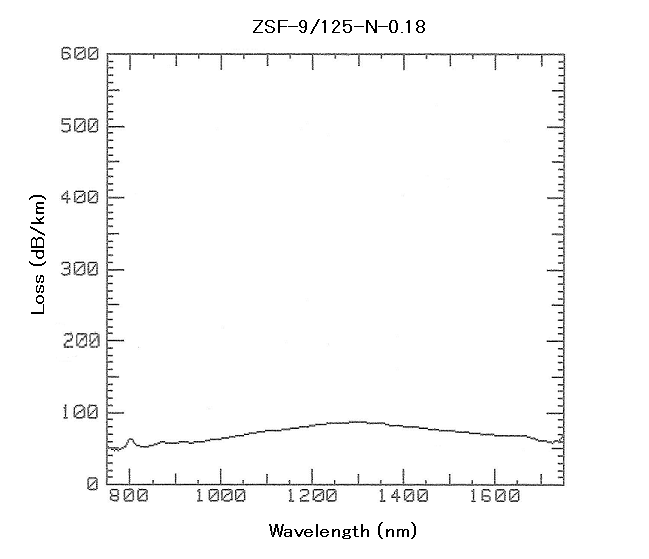

| ZSF-9.0/125-N-0.19 |
Non |
– |
0.19±0.02 |
9.0±1.0 |
123±3.0 |
450±30 |
<2550 |
クリック |
– |

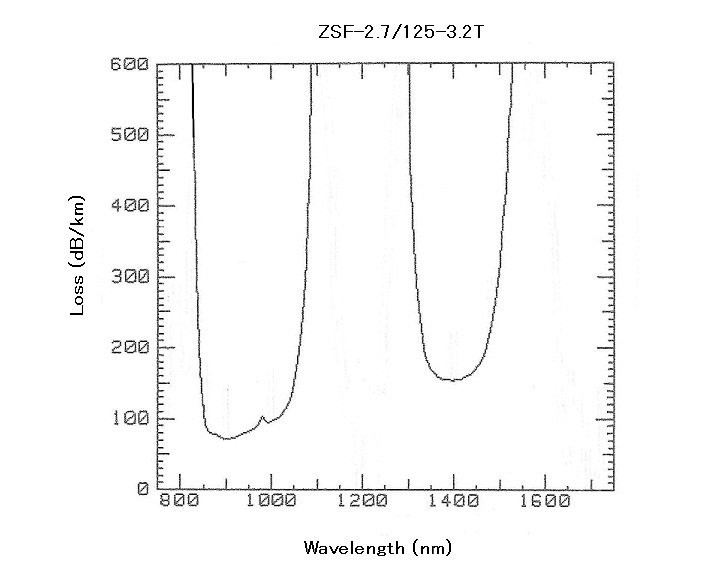

| ZSF-2.4/125-3.2T-0.26 |
Tm |
3,200 |
0.26±0.02 |
2.4±0.6 |
121±5.0 |
370 or 450±30 |
<1050 |
クリック |
|
S-band |
| ZSF-5.5/125-40T-0.20 |
Tm |
40,000 |
0.20±0.02 |
5.5±0.5 |
123±3.0 |
450±30 |
<1650 |
– |
|
| ZSF-6.0/125-10T-0.20 |
Tm |
10,000 |
0.20±0.02 |
6.5±0.5 |
123±3.0 |
450±30 |
<1900 |
– |
|

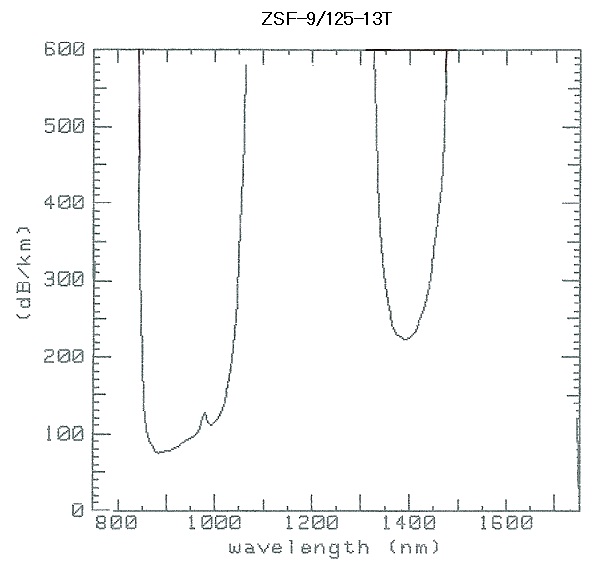

| ZSF-8.5/125-13T-0.16 |
Tm |
13,000 |
0.16±0.02 |
8.5±1.5 |
123±3.0 |
450±30 |
<2150 |
クリック |
|
| ZSF-2.1/125-1.5P-0.25 |
Pr |
1,500 |
0.25±0.02 |
2.1±0.5 |
123±5.0 |
450±30 |
<900 |
– |
|
|
| ZSF-4.7/125-2E-0.20 |
Er |
2,000 |
0.20±0.02 |
4.7±0.5 |
123±3.0 |
450±30 |
<1450 |
– |
|
|

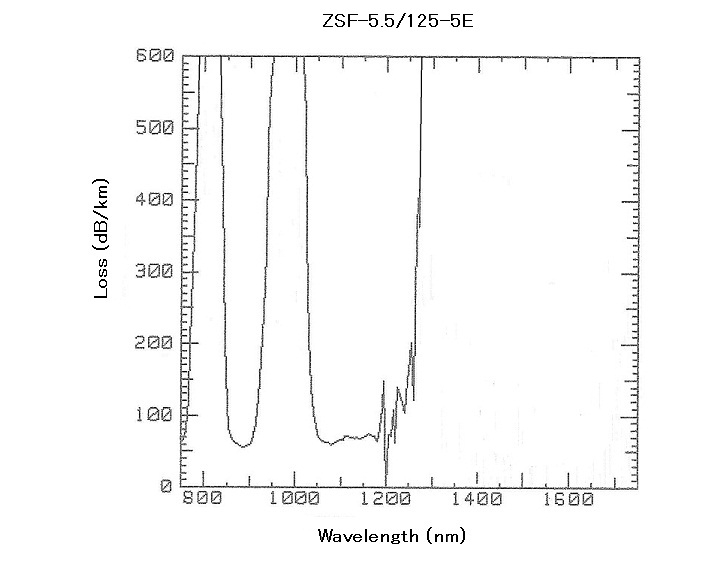

| ZSF-5.5/125-5E-0.11 |
Er |
5,000 |
0.11±0.02 |
5.5±0.5 |
123±3.0 |
450±30 |
<900 |
クリック |
|
|

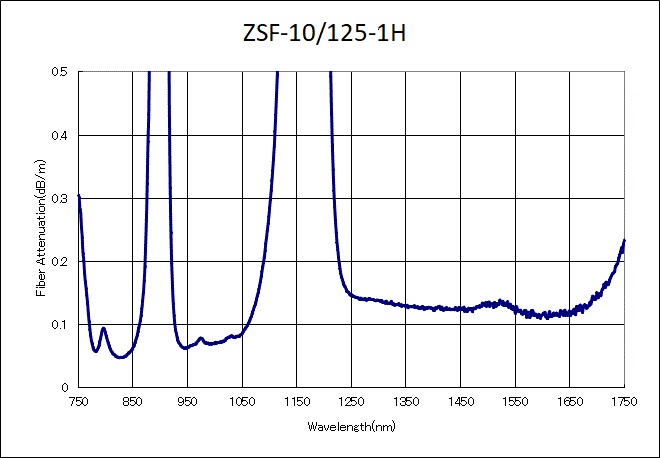

| ZSF-10/125-1H-0.16 |
Ho |
1,000 |
0.16±0.02 |
10±5.0 |
123±3.0 |
450±30 |
<3150 |
クリック |
|
|

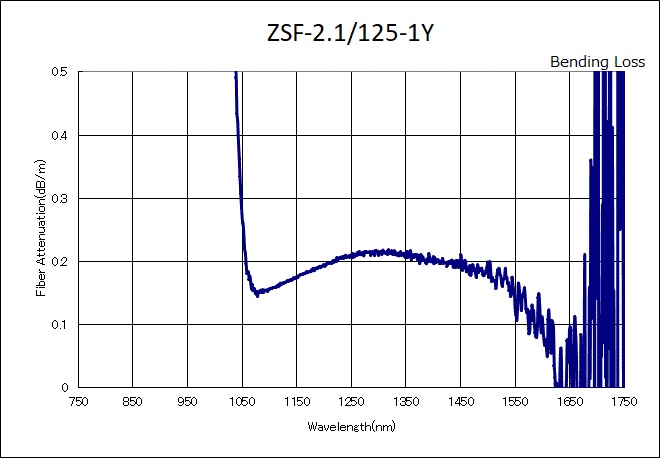

| ZSF-2.1/125-1Y-0.25 |
Yb |
1,000 |
0.25±0.02 |
2.1±0.3 |
123±3.0 |
450±30 |
<850 |
クリック |
|
|

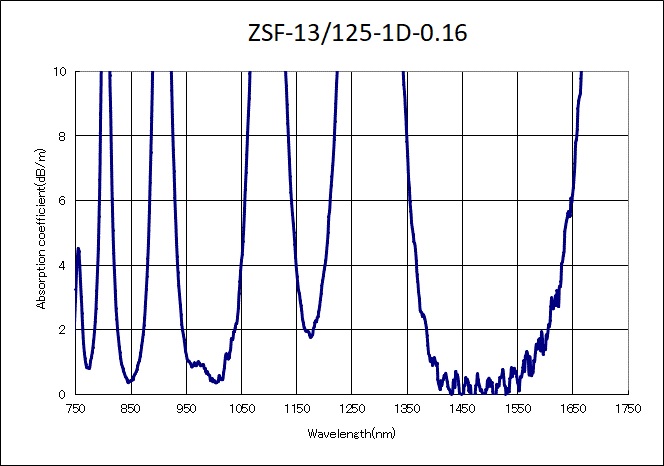

| ZSF-13/125-1D-0.16 |
Dy |
1,000 |
0.16±0.02 |
13±3.0 |
123±3.0 |
450±30 |
<3300 |
クリック |
|
|

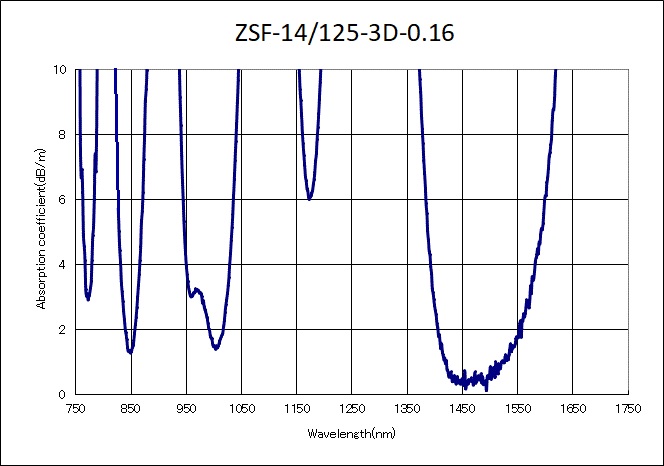

| ZSF-14/125-3D-0.16 |
Dy |
3,000 |
0.16±0.02 |
14±6.0 |
123±3.0 |
475±4 |
<4200 |
クリック |
|
|

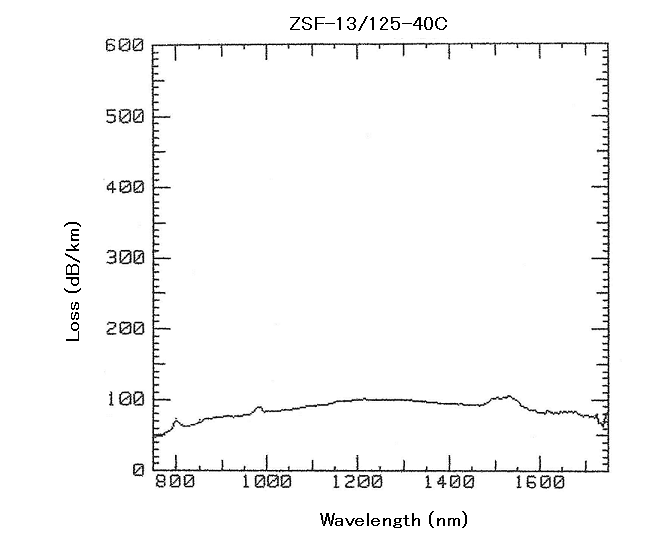

| ZSF-13/125-40C-0.12 |
Ce |
40,000 |
0.12±0.02 |
13±2.0 |
125±3.0 |
450±30 |
<2350 |
クリック |
|
|
| ZBLAN偏波保持（楕円コアファイバ）
|
| 型番 |
ドープ元素 |
ドープ濃度(ppm mol) |
消光比
(dB) |
コア径
(µm)
|
クラッド径
(µm)
|
被覆径
(µm)
|
カットオフ
(nm)
|
損失スペクトル |
吸収係数
(dB/m) |
用途/発光帯域 |
| ZEF-2.2×5.5/125-N |
Non |
– |
– |
2.2×5.5 |
123±3.0 |
450±30 |
<1500 |
– |
– |
偏波保持 |
| ZEF-6.0×10/125-N |
Non |
– |
– |
6.0×10 |
123±3.0 |
450±30 |
<2000 |
– |
– |
| ZBLANノンドープマルチモードファイバ
|
| 型番 |
ドープ元素 |
ドープ濃度(ppm mol) |
NA |
コア径
(µm)
|
クラッド径
(µm)
|
被覆径
(µm)
|
カットオフ
(nm) |
損失スペクトル |
吸収係数
(dB/m) |
用途/発光帯域 |

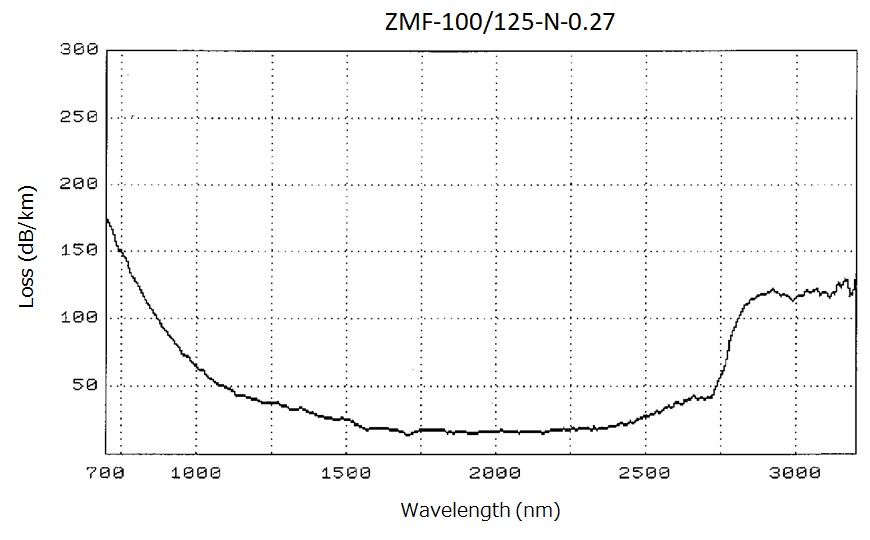

| ZMF-100/125-N-0.27 |
Non |
– |
0.27±0.02 |
95±5.0 |
123±5.0 |
450±30 |
– |
クリック |
– |
赤外ガイド |
| ZMF-150/200-N-0.29 |
Non |
– |
0.29±0.02 |
145±5.0 |
200±10 |
480±30 |
– |
– |
– |
| ZBLANダブルクラッドファイバ
|
| 型番 |
ドープ元素 |
ドープ濃度
(ppm mol)
|
NA |
コア径
(µm)
|
1stクラッド径(µm)/形状 |
2ndクラッド径(µm) |
カットオフ(nm) |
損失スペクトル |
吸収係数
(dB/m) |
用途/発光帯域 |
| ZDF-10/125-N-C |
Non |
– |
0.18±0.02 |
10±1.0 |
120 ±4.0 (円形) |
210±10 |
<2600 |
クリック |
– |
赤外ガイド |
| ZDF-15/250-N-C |
Non |
– |
0.12±0.02 |
15±3.0 |
250 ±13 (円形) |
460±30 |
<2900 |
– |
– |
| ZDF-18/250-N-C |
Non |
– |
0.12±0.02 |
18±3.0 |
250 ±13 (円形) |
460±30 |
<3400 |
– |
– |
| ZDF-30/300-N-C |
Non |
– |
0.10±0.02 |
30±3.0 |
300 ±15 (円形) |
460±30 |
<4250 |
– |
– |
| ZDF-3.4/125-5P-C |
Pr |
5,000 |
0.12±0.02 |
3.4±0.5 |
123±3.0 (円形) |
210±10 |
<600 |
– |
– |
|
| ZDF-4.7/125-5E-C |
Er |
5,000 |
0.10±0.02 |
4.7±0.7 |
124±3.0 (円形) |
200±10 |
<750 |
– |
0.1@980nm |
|
| ZDF-15/125-60E-C |
Er |
60,000 |
0.13±0.02 |
15±2.0 |
120 or 123 ±3.0 (円形) |
470±30 |
<3050 |
– |
2～3@980nm |
2.7μm |
| ZDF-15/250-60E-C |
Er |
60,000 |
0.12±0.02 |
15±3.0 |
250±13(円形) |
460±30 |
<2900 |
– |
1～2@980nm |
|
| ZDF-19/200-60E-C |
Er |
60,000 |
0.13±0.02 |
19±4.0 |
200±10 (円形) |
430±30 |
<4100 |
– |
3～4@980nm |
|
| ZDF-30/250-60E-C |
Er |
60,000 |
0.09±0.02 |
30±3.0 |
250±13 (円形) |
460±30 |
<3550 |
– |
2～3@980nm |
|
| ZDF-45/250-60E-C |
Er |
60,000 |
0.11±0.02 |
45±10 |
250±13 (円形) |
470±30 |
– |
– |
3～4@980nm |
|

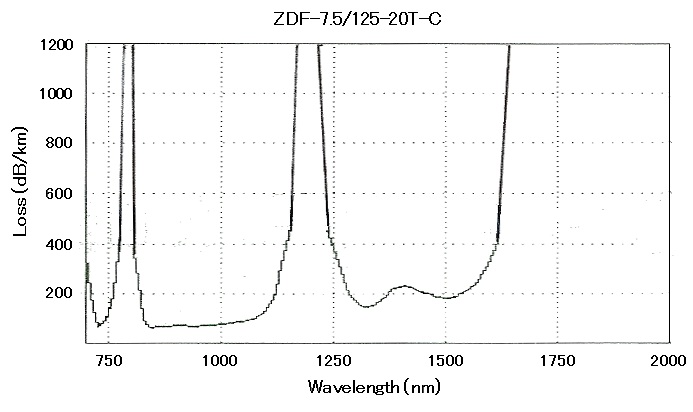

| ZDF-7.5/125-20T-C |
Tm |
20,000 |
0.14±0.02 |
7.5±1.5 |
120 ±3.0 (円形) |
215±10 |
<1700 |
クリック |
1～1.5@800nm |
|

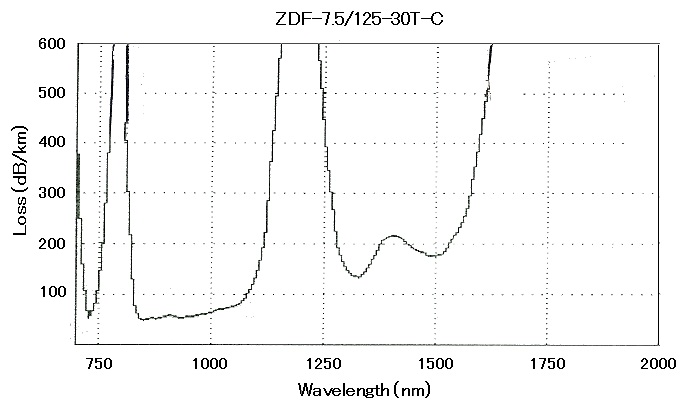

| ZDF-7.5/125-30T-C |
Tm |
30,000 |
0.15±0.02 |
7.5±1.5 |
120 ±3.0 (円形) |
215±10 |
<1750 |
クリック |
1.5～2@800nm |
|

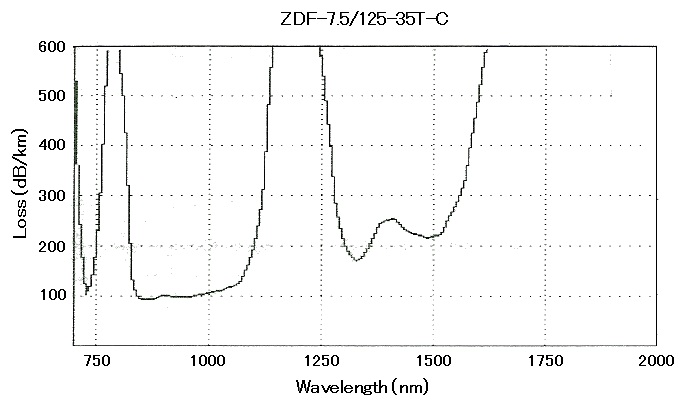

| ZDF-7.5/125-35T-C |
Tm |
35,000 |
0.14±0.02 |
7.5±1.5 |
120 ±3.0 (円形) |
215±10 |
<1700 |
クリック |
1.5～2@800nm |
|

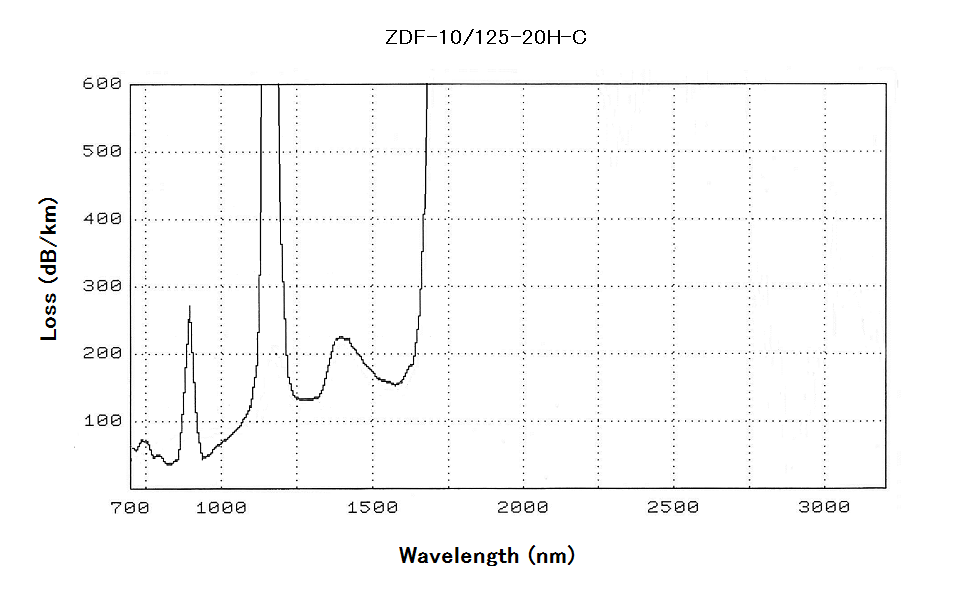

| ZDF-10/125-20H-C |
Ho |
20,000 |
0.14±0.02 |
10±1.0 |
123±3.0 (円形) |
200±10 |
<2050 |
クリック |
1～1.5@1150nm |
|
| ZDF-10/125-30H2.5P-O |
Ho/Pr |
30,000/2,500 |
0.17±0.02 |
10±3.0 |
122±3.0 (八角形) |
210±10 |
<3000 |
– |
1.5～2@1150nm |
|
| ZDF-4.5/125-13N-C |
Nd |
13,000 |
0.14±0.02 |
4.5±0.5 |
123±4.0 (円形) |
220±30 |
<950 |
– |
1～2@800nm |
|
| ZDF-3.0/125-33.7Tb-C |
Tb |
33,700 |
0.17±0.02 |
3.0±0.6 |
123±3.0 (円形) |
200±10 |
<800 |
– |
– |
|
| ZCLF-125-N |
– |
– |
– |
– |
123±5.0 (円形) |
400±10 |
– |
– |
– |
|
| ZCLF-250-N |
– |
– |
– |
– |
250±10.0 (円形) |
470±30 |
– |
– |
– |
|
| ACLF-125-N |
– |
– |
– |
– |
123±5 .0(円形) |
210±10 |
– |
– |
– |
|
| ACLF-250-N |
– |
– |
– |
– |
250±13 (円形) |
470±30 |
– |
– |
– |
|
